مدار راه اندازی رقص نور
نورپردازی اتاق با موزیک | نورپردازی اتاق با موزیک | جلب توجه توی ویترین مغازهها
توضیحات

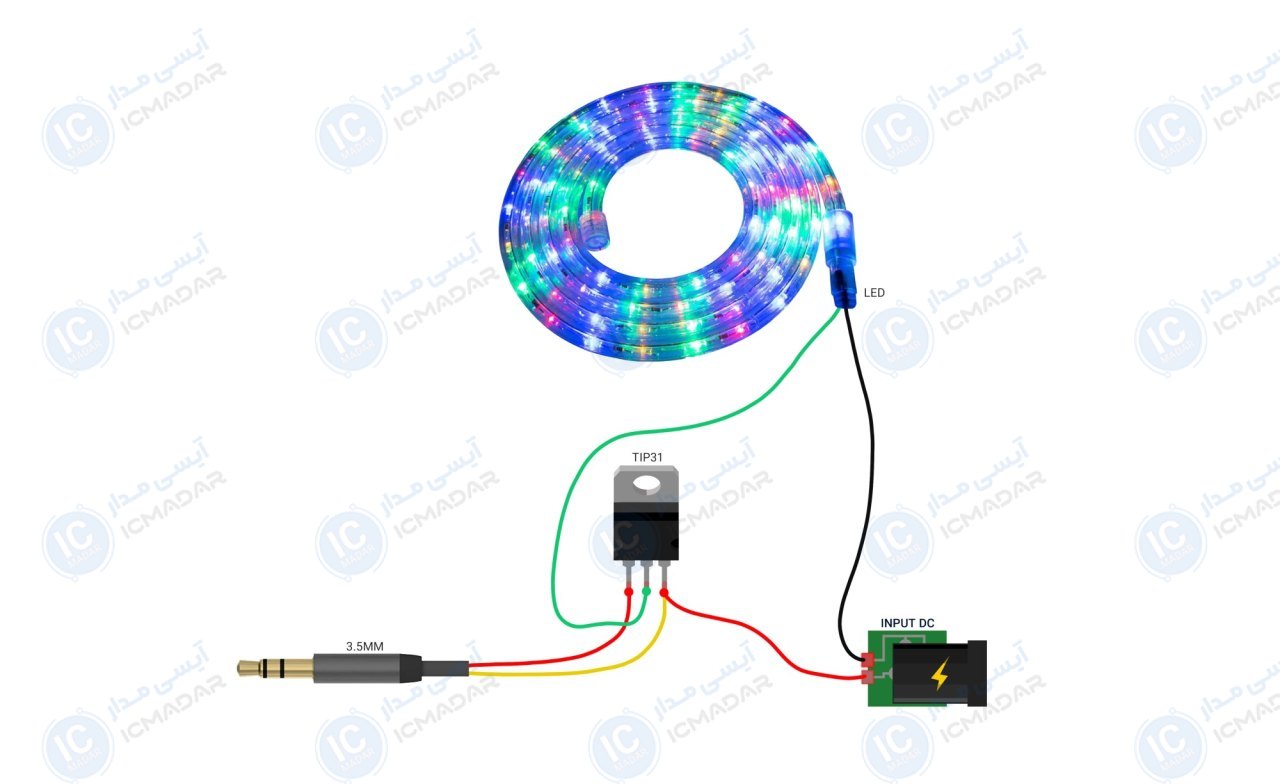

این مدار یه ابزار جالب برای ساخت رقص نور با LEDهاست که نورش با ریتم و شدت صدای موزیک هماهنگ میشه. ورودی صدا رو از طریق یه جک 3.5 میلیمتری میگیره و با استفاده از ترانزیستور TIP31 سیگنال رو تقویت میکنه تا LEDها با صدای موزیک چشمک بزنند.
عمکرد مدار به این صورته که سیگنال صدای موزیک وارد میشه، TIP31 اونو تقویت میکنه و متناسب با شدت بیس و ریتم موزیک، ولتاژی که به LED ها میرسه تغییر میکنه. نتیجهش یه نورپردازی موزیکاله که با ضرب آهنگ موزیک هماهنگ میشه.
برای تأمین برقش هم از یه منبع 12 ولت استفا
مشخصات فنی
- • تغذیه مدار: 12 ولت
- • نوع ورودی : مستقیم
- • طول LED : حدود 5 متر
- • خروجی نوری : متناسب با موزیک
- • فرکانس پاسخگویی : تا 20 کیلوهرتز
- • نیاز به فیلتر صد ا: ندارد
- • نوع تقویتکننده : ترانزیستوری
- • نویزپذیری : بسیار کم
- • پی سی بی : _
- • تعداد قطعات : 2 عدد
لیست قطعات
- ترانزیتسور TIP31
- فیش 3.5MM
