مدار پاوربانک با ظرفیت 8800mA
ساخت پاوربانک پرتابل | شارژ تبلت و گجتها | شارژ هدفون یا اسپیکر بلوتوثی
توضیحات

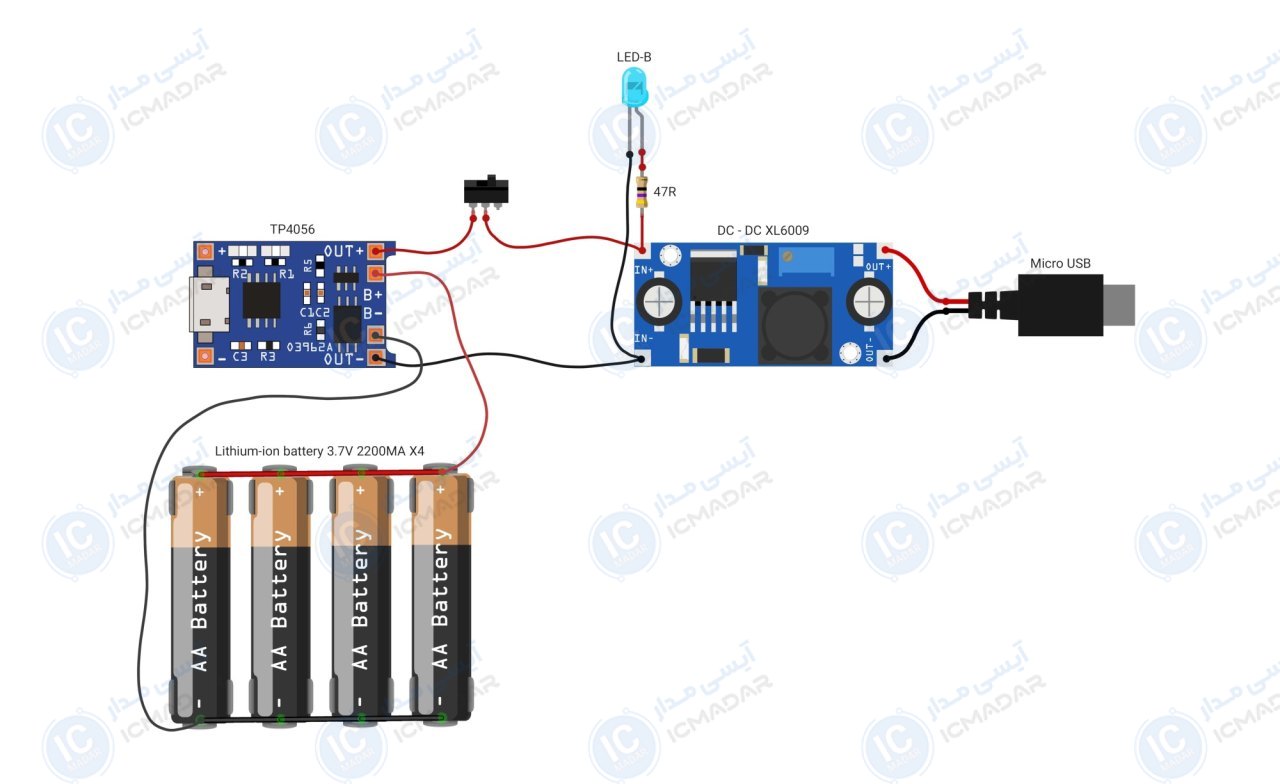

این مدار یه سیستم ساده و حرفهای واسه شارژ سریع موبایله که با قطعاتی مثل ماژول TP4056 و مبدل ولتاژ XL6009 ساخته شده. باتریهای لیتیوم-یون ۳.۷ ولتی وظیفه تأمین انرژی رو دارن که وقتی به طور موازی وصل میشند، هم ظرفیت بیشتری میدن و هم طول عمر مدار رو بالا میبرند.
ماژول TP4056 علاوه بر مدیریت شارژ باتری، از تخلیه بیش از حد یا اضافه جریان هم جلوگیری میکنه و باعث میشه باتری همیشه سالم بمونه. حتی یه LED هم گذاشته شده که وضعیت شارژ یا عملکرد مدار رو نشون میده.
قسمت خروجی مدار با مبدل XL6009 تنظیم
مشخصات فنی
- • ورودی تغذیه : 3.7 ولت
- • نوع باطری : لیتیوم یون
- • توان خروجی : حداکثر 10 وات
- • ظرفیت باتری : 8800 میلی آمپر
- • ولتاژ خروجی : 5 ولت
- • شدت جریان خروجی : 1 آمپر
- • سازگار با : انواع گوشی، تبلت
- • نشانگر ال ای دی : دارد
- • پی سی بی : _
- • تعداد قطعات : 10 عدد
لیست قطعات
- ماژول XL6009
- ماژول شارژر TP4056
- مقاومت 47 اهم
- ال ای دی آبی مات
- یو اس بی میکرو
- کلید کشویی
- باطری لیتیوم یون چهار عدد
