مدار نمایشگر سطح ولتاژ باطری

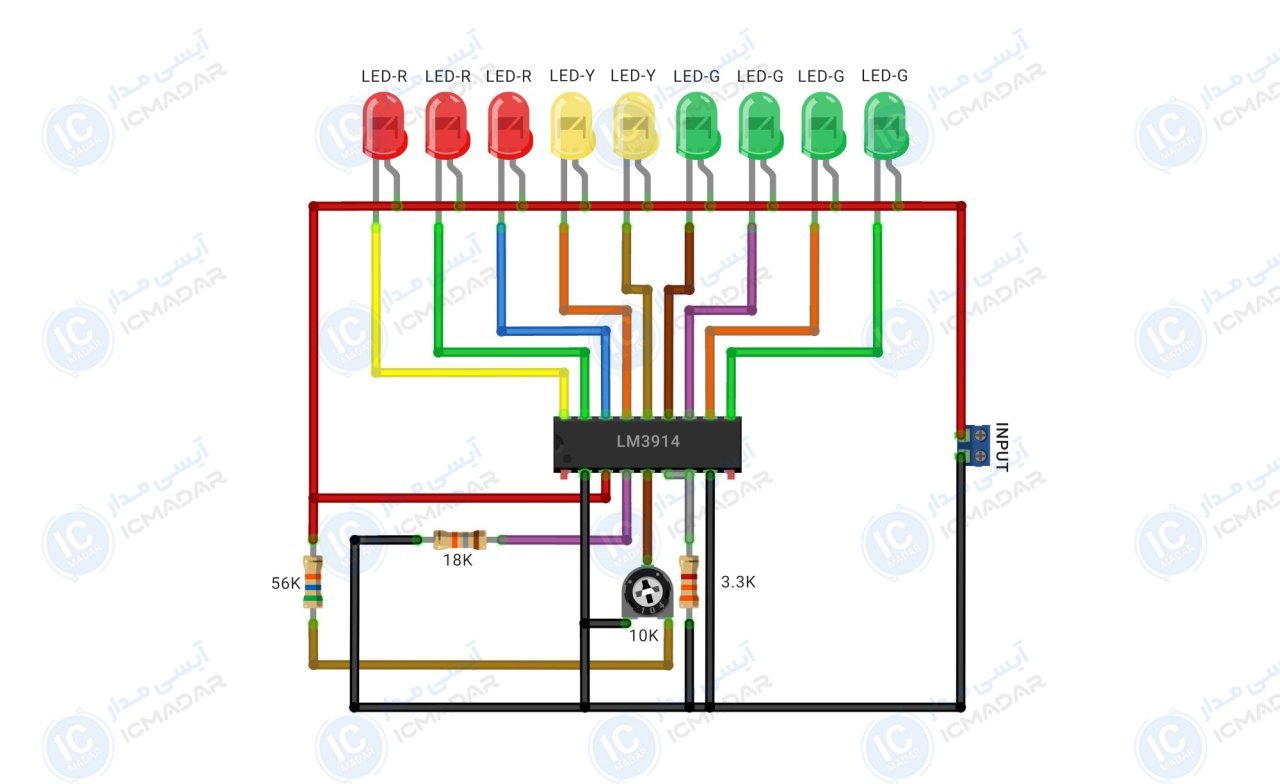

این مدار یه نمایشگر ساده و کارآمد برای نشون دادن سطح ولتاژ باتریه. با استفاده از آیسی LM3914 و 9 تا ال‌ای‌دی، میشه میزان ولتاژ باتری رو به صورت بصری دید.

این مدار مخصوص نظارت روی باتری‌های 12 ولته، مثل باتری خودرو، طراحی شده و می‌تونه تو کاربردای دیگه هم استفاده بشه. ال‌ای‌دی‌ها هر کدوم یه سطح خاص از ولتاژ رو نشون میدن، از کمترین تا بالاترین سطح.

یکی از جذابیتای این مدار اینه که نیازی به منبع تغذیه جدا نداره و از خود باتری، ولتاژ موردنیازشو می‌گیره. با مقاومت‌های مشخص‌شده، تنظیم سطح ولتاژ برای ... خوندن بیشتر
