مدار رقص نور با ریتم موزیک
جشنها و مهمانیها | تجهیزات تبلیغاتی جذاب | نورپردازی هماهنگ با موسیقی
توضیحات
این مدار جذاب برای علاقهمندان به نورپردازی طراحی شده و با ضربآهنگ موزیک هماهنگ میشه. ایده مدار اینه که چراغهای LED بر اساس شدت و ضربههای موسیقی روشن و خاموش بشند.

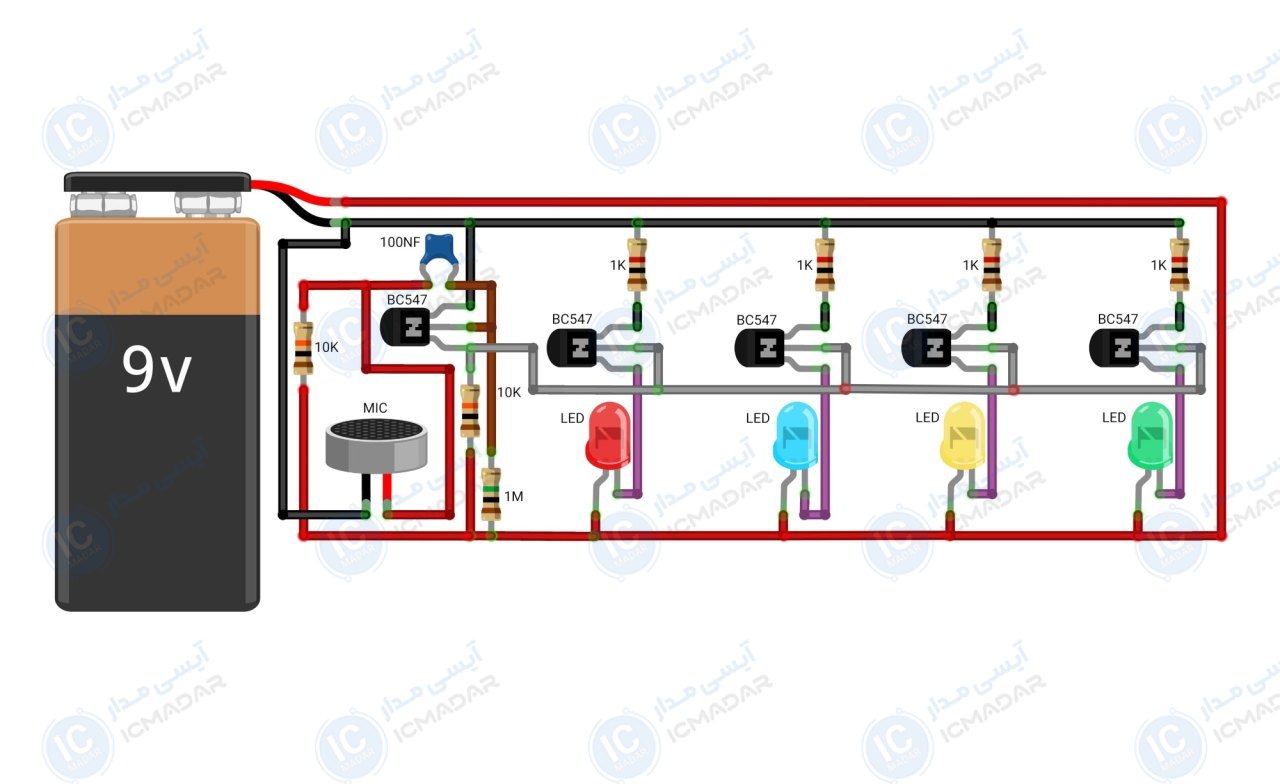

میکروفون نصبشده در مدار، صدای محیط رو دریافت میکنه و این صداها به سیگنال الکتریکی تبدیل میشه. این سیگنال تقویت میشه و به ترانزیستورهای BC547 ارسال میشه تا چراغهای LED به شکلی هماهنگ با ضربآهنگ موزیک کنترل بشند.
ترانزیستورهای BC547 به عنوان تقویتکننده سیگنال عمل میکنند و هر کدوم از اونها یک LED رو کنترل میکنه. خازن 100 نان
مشخصات فنی
- • تغذیه : 9 ولت
- • نوع ولتاژ ورودی : مستقیم
- • جریان مصرفی : 100 میلیآمپر
- • تعداد ال ای دی : 4 عدد
- • کانال نورپردازی : چهار عدد
- • ابعاد مدار : کوچک و قابل حمل
- • نوع عملکرد : وابسته به صدا
- • تطابق با ریتم موسیقی : بالا
- • پی سی بی : 25 در 55 میلیمتر
- • تعداد قطعات : 19 عدد
لیست قطعات
- ترانزیستور BC547 پنج عدد
- مقاومت 1 کیلو اهم چهار عدد
- مقاومت 10 کیلو اهم دو عدد
- خازن 100 نانو فاراد عدسی
- مقاومت 1 مگا اهم
- ال ای دی شفاف قرمز
- ال ای دی شفاف آبی
- ال ای دی شفاف سبز
- ال ای دی شفاف زرد
- میکروفون
آشنایی با قطعات مدار

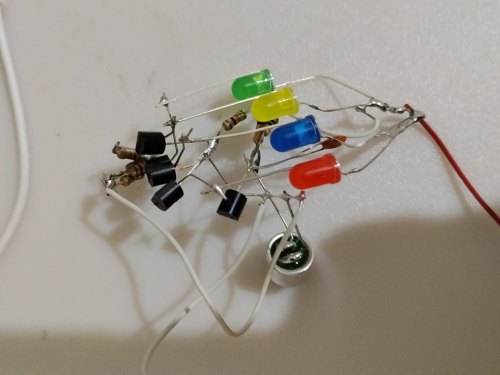

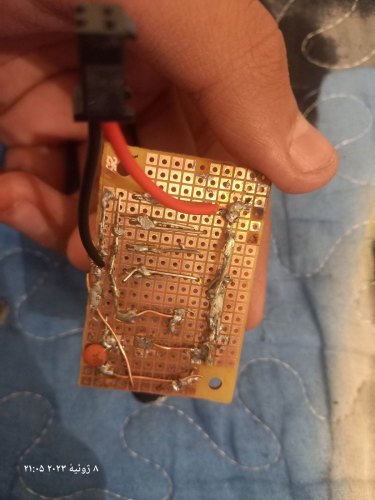

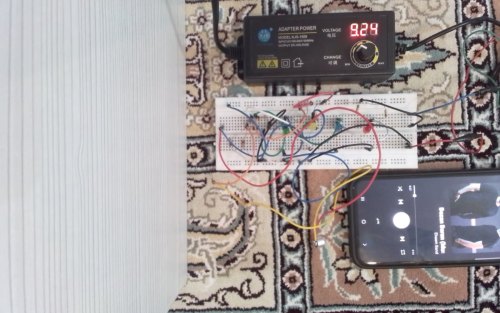

تا الان ۸ نفر این پروژه رو ساختند!
