مدار مسدود کننده گیرنده تلویزیون
جلوگیری از تغییر کانال تلویزیون | استفاده در مراکز آموزشی برای کنترل تلویزیونها | حفاظت از دستگاه در برابر دسترسی غیرمجاز
توضیحات

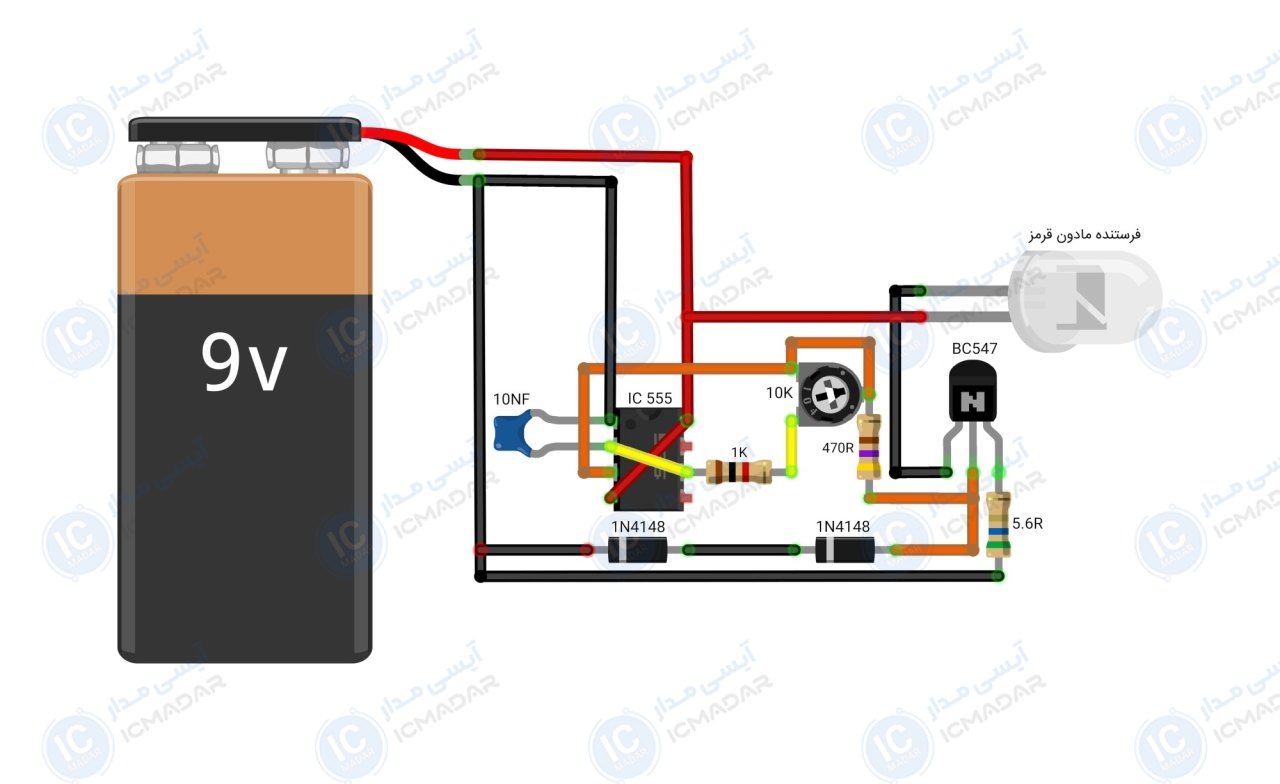

این مدار خیلی جالب و ساده طراحی شده تا کنترل تلویزیون رو مختل کنه. با استفاده از فرستنده مادون قرمز و آیسی NE555، یه سری امواج بیمعنی به گیرنده تلویزیون میفرسته که باعث میشه تلویزیون نتونه سیگنالهای کنترل از راه دور رو درست دریافت کنه.
این یعنی اگه مدار روشن باشه، دیگه کسی نمیتونه کانال عوض کنه یا صدا رو کموزیاد کنه، و شما راحت برنامهتون رو تماشا میکنید! توی این مدار، از باتری 9 ولت برای تأمین انرژی استفاده شده.
آیسی NE555 اینجا به حالت آستابل کار میکنه و سیگنالهای لازم رو تولید میک
مشخصات فنی
- • ولتاژ کاری : 9 ولت
- • جریان مورد نیاز : 20 میلیآمپر
- • نوع سیگنال : مادون قرمز پالسی
- • فرکانس : حدود 38 کیلوهرتز
- • ویژگی : تنظیم فرکانس توسط
- • توان مصرفی : 100 میلیوات
- • قابلیت تنظیم فرکانس : دارد
- • برد فرستنده : 2 تا 3 متر
- • پی سی بی : 39 در 33 میلیمتر
- • تعداد قطعات : 10 عدد
لیست قطعات
- ایسی 555
- سنسور فرستنده مادون قرمز
- خازن عدسی 10 نانو فاراد
- مقاومت 1 کیلو اهم
- دیود 1N4148 دو عدد
- مقاومت 5.6 اهم
- پتانسیومتر 10 کیلو اهم
- ترانزیستور BC547
- مقاومت 470 اهم
