مدار انتقال وایرلس برق
روشن کردن LED برای نمایش بیسیم | آموزش مفاهیم القای الکترومغناطیسی | ساخت دکورهای نورانی کوچک
توضیحات
این مدار ساده انتقال برق بیسیم یه پروژه جذاب و آموزشی برای افرادیه که میخوان اصول اولیه کار با امواج الکترومغناطیسی رو یاد بگیرن.

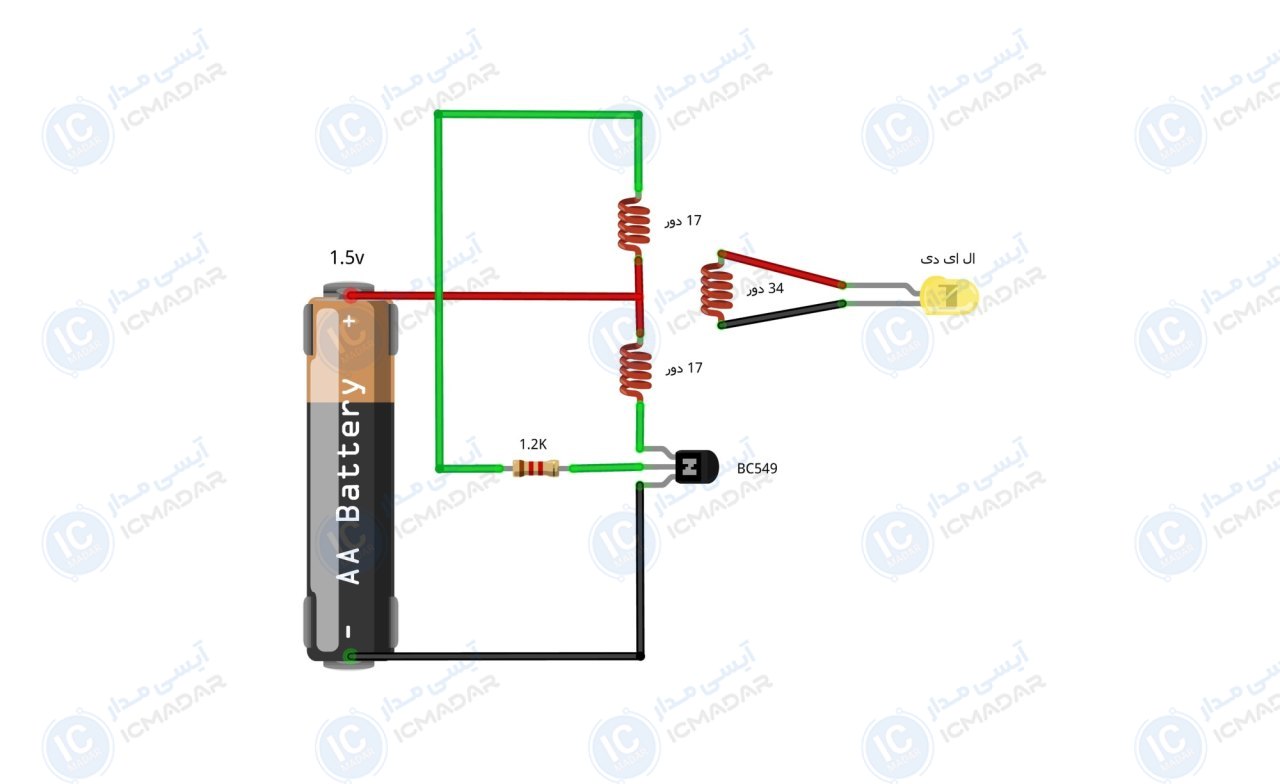

مدار با یک باتری 1.5 ولتی کار میکنه و از یک ترانزیستور BC549 برای تقویت و تولید نوسان استفاده میکنه. سیمپیچ فرستنده (17 دور دوبل) امواج رو به سیمپیچ گیرنده (34 دور) منتقل میکنه تا LED روشن بشه.
ساخت این مدار خیلی آسونه و نیاز به قطعات گرون نداره. سیمپیچها با سیم 0.2 میلیمتری ساخته میشند و باید روی یه قالب مثل چسب برق پیچیده بشند. مقاومت 1.2 کیلو اهم هم وظ
مشخصات فنی
- • ورودی تغذیه : 1.5 ولت
- • حدود ولتاژ دریافتی : 1 ولت
- • حدود مصرفی : 100 میلیآمپر
- • نوع ولتاژ ورودی : مستقیم
- • حداکثر فاصله کاری : 3 سانت
- • فرکانس کاری : 100 کیلوهرتز
- • بازده انرژی : پایین، آزمایشی
- • نوع خروجی : ال ای دی
- • پی سی بی : _
- • تعداد قطعات : 3 عدد
لیست قطعات
- ترانزیستور BC549
- مقاومت 1.2 کیلو اهم
- ال ای دی زرد
آشنایی با قطعات مدار

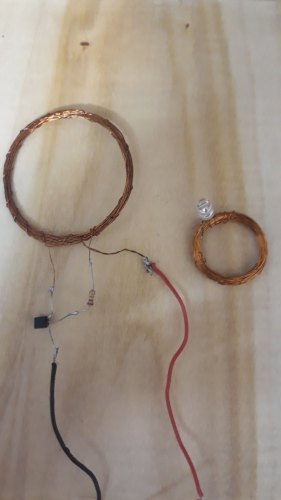

تا الان ۷ نفر این پروژه رو ساختند!
