مدار کنترل سرعت موتور متناوب
تنظیم سرعت موتور پنکه | کنترل شدت روشنایی لامپهای AC | مدیریت دمای المنتهای گرمایشی
توضیحات
این مدار برای کنترل سرعت موتورهای AC طراحی شده و کاری که میکنه اینه که ولتاژ برق شهر رو کم و زیاد میکنه. باهاش میتونی قدرت موتور، روشنایی لامپها، یا حتی دمای المنتها رو راحت تنظیم کنی.

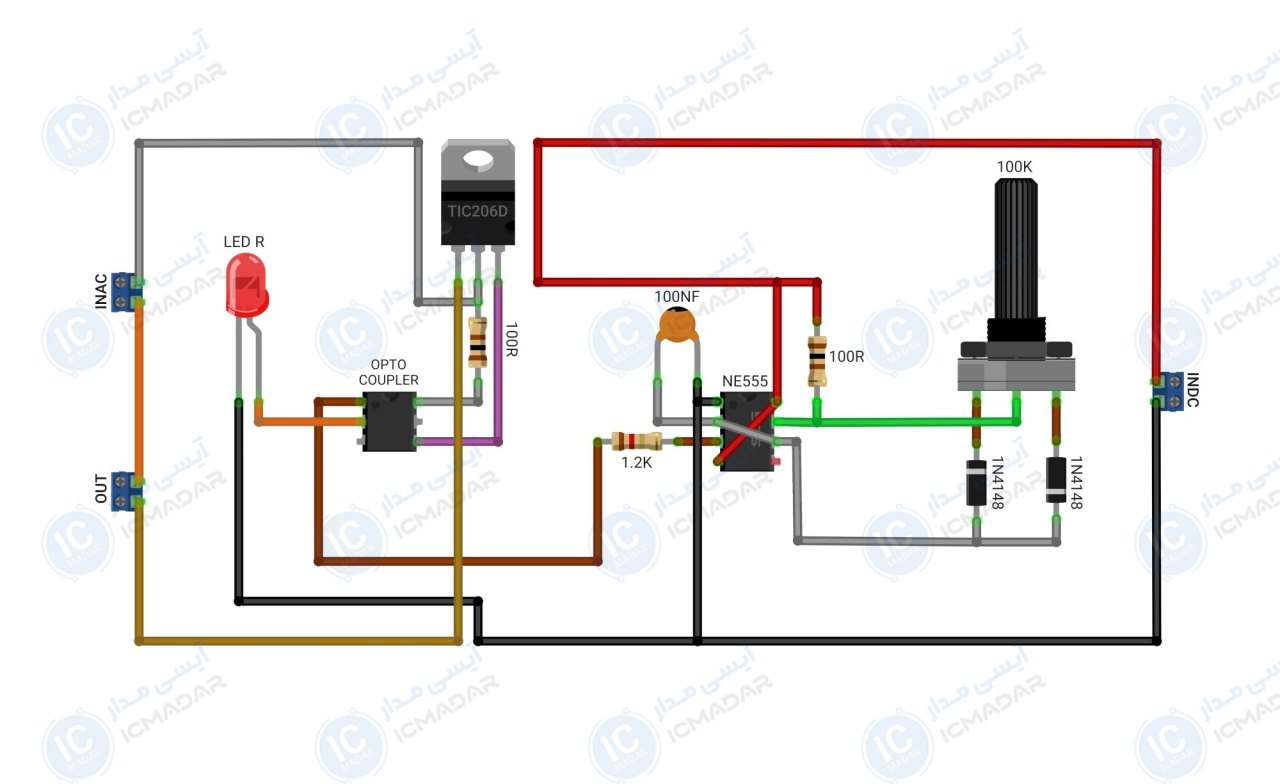

قطعات اصلیش شامل NE555، اپتوکوپلر و تریاک TIC206D هستند که با هم یه سیگنال PWM درست میکنند تا ولتاژ خروجی کنترل بشه. ورودی مدار 9 ولت هست و این ورودی باعث میشه که تریاک بتونه توان خروجی AC رو تغییر بده.
با ولوم 100 کیلو اهم میتونی ولتاژ خروجی رو کم و زیاد کنی و هر دستگاهی که بهش وصل کردی رو مدیریت کنی. م
مشخصات فنی
- • ورودی تغذیه : 9 ولت
- • ولتاژ خروجی : متغیر تا 220 ولت
- • توان قابل کنترل : تا 200 وات
- • نوع کنترل : PWM
- • فرکانس سیگنال : قابل تنظیم
- • دقت تنظیم خروجی : بالا
- • نوع تنظیم توان : آنالوگ
- • حفاظت در برابر نوسانات : دارد
- • پی سی بی : 45 در 50 میلیمتر
- • تعداد قطعات : 11 عدد
لیست قطعات
- آیسی NE555
- اپتوکوپلر MOC3021
- ترایاک TIC206D
- خازن عدسی 100 نانو فاراد
- مقاومت 1.2 کیلو اهم
- مقاومت 100 اهم دو عدد
- دیود 1N4148 دو عدد
- ولوم 100 کیلو اهم
- ال ای دی مات قرمز
آشنایی با قطعات مدار
