مدار بلندگوی دستی
بلندگوی دستی | ساخت میکروفن پرتابل | پروژههای آموزشی صوتی
غیررسمی
این مدار به صورت غیررسمی منتشر شده؛ برای تبدیل به یک پروژه رسمی و حرفهای، درخواست ارتقا ثبت کن
توضیحات

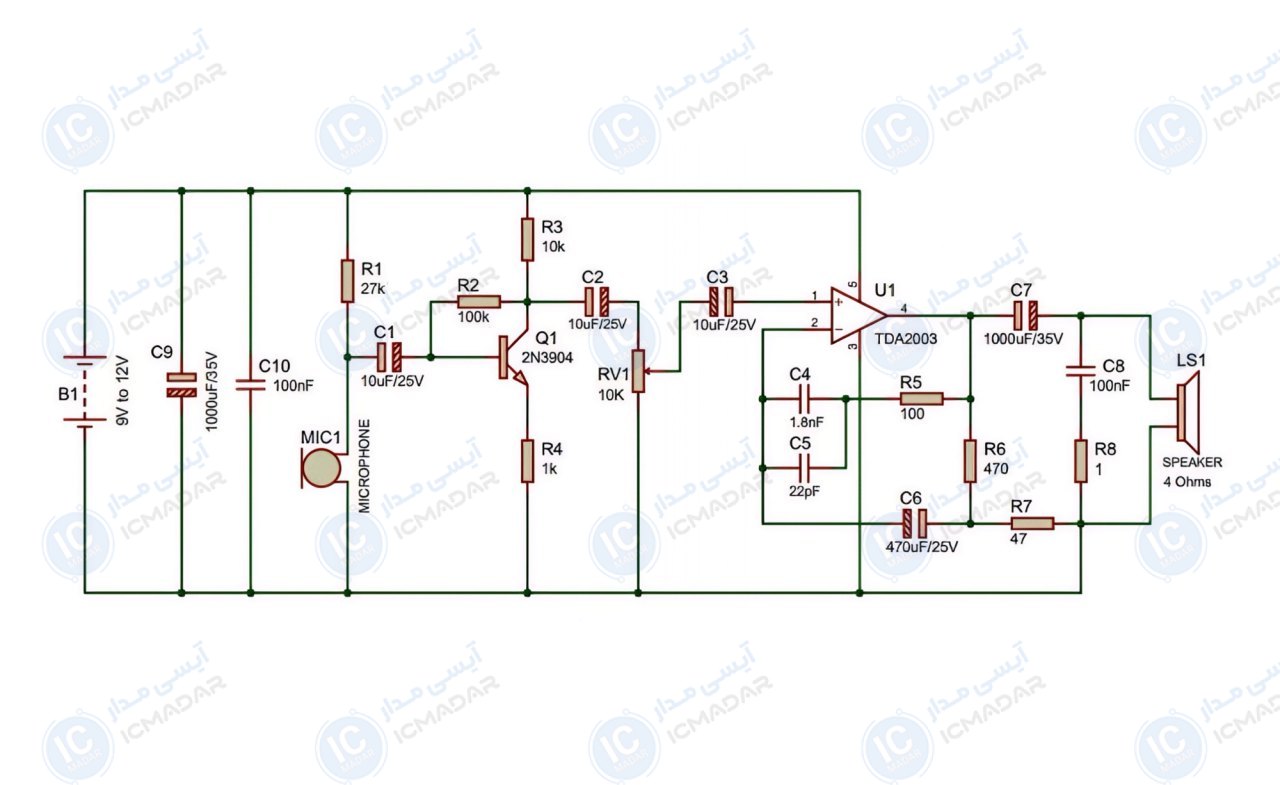

این مدار صدای محیط رو با یه میکروفن خازنی جمع میکنه و اون رو تبدیل به سیگنال الکتریکی میکنه. سیگنال اول تو قسمت پیشتقویتکننده با ترانزیستور تقویت میشه و بعدش میره سمت آیسی TDA2003 که وظیفه تقویت نهایی صدا رو داره تا از بلندگو صدای قوی و شفاف پخش بشه.
میزان بلندی صدا رو هم میشه با پتانسیومتر تنظیم کرد. اگه بخوای قدرت خروجی بیشتری بگیری، بهتره ولتاژ تغذیه رو تا ۱۲ ولت بالا ببری و حتماً برای آیسی هیتسینک خوب بذاری که داغ نشه. در کل مدار ساده و کاربردیه و میتونه تو پروژههای مختلف صوتی حسابی ب
لیست قطعات
- آیسی TDA2003
- ترانزیستور 2N3904
- میکروفن خازنی
- بلندگو 4 اهم 10 وات
- پتانسیومتر 10 کیلو اهم
- خازن الکترولیت 1000 میکرو فاراد 35 ولت دو عدد
- خازن الکترولیت 470 میکرو فاراد 25 ولت
- خازن الکترولیت 10 میکرو فاراد 25 ولت سه عدد
- خازن عدسی 100 نانو فاراد دو عدد
- خازن عدسی 1.8 نانو فاراد
- خازن عدسی 22 پیکو فاراد
- مقاومت 100 کیلو اهم
- مقاومت 27 کیلو اهم
- مقاومت 10 کیلو اهم
- مقاومت 1 کیلو اهم
- مقاومت 470 اهم
- مقاومت 100 اهم
- مقاومت 47 اهم
- مقاومت 1 اهم
