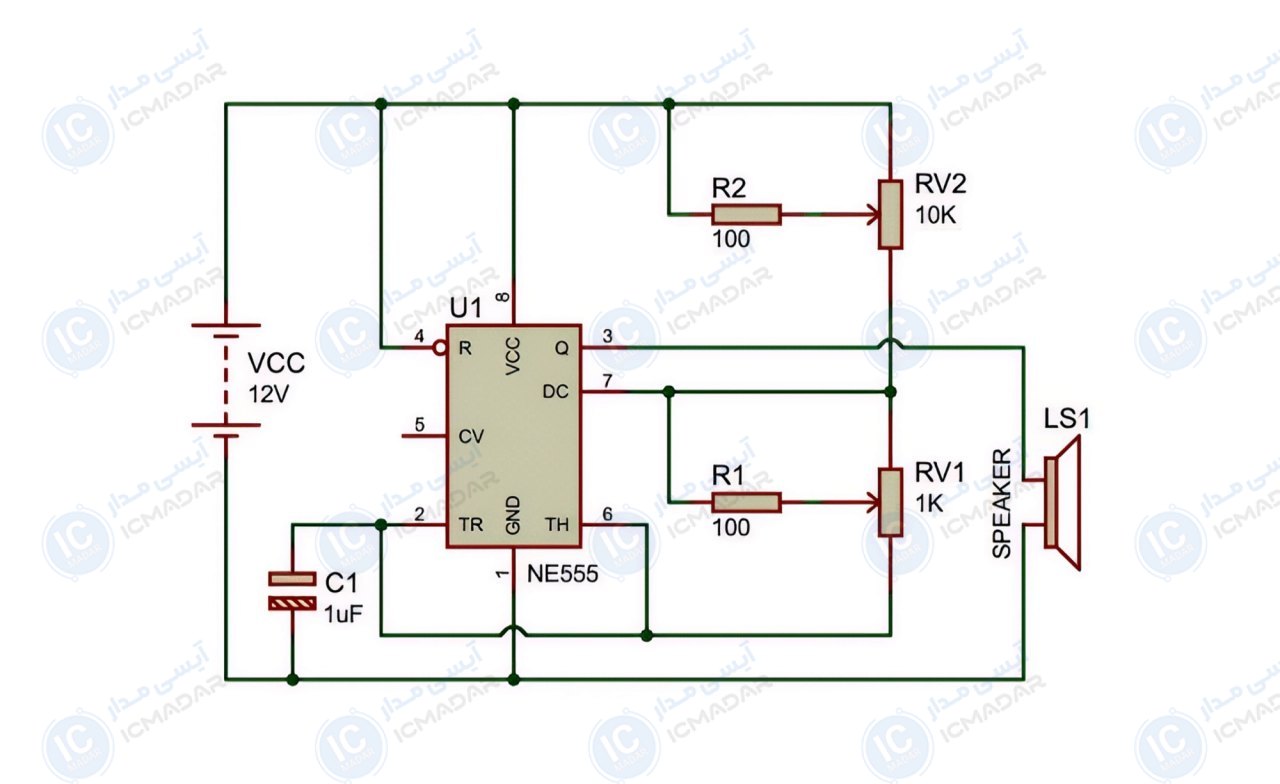

مدار تولید صدا با آیسی NE555
آژیر هشدار | سرگرمی الکترونیکی | تولید افکت صوتی
غیررسمی
این مدار به صورت غیررسمی منتشر شده؛ برای تبدیل به یک پروژه رسمی و حرفهای، درخواست ارتقا ثبت کن
توضیحات
اگه دوست داری دنیای صداها رو خودت بسازی و با تغییر چند قطعه، موجهای صوتی مختلف رو تجربه کنی، این مدار حسابی جذابه! تو این مدار، آیسی NE555 تو حالت آستابل کار میکنه و موج مربعی تولید میکنه که بستگی به مقدار مقاومتها و خازن داره. همین باعث میشه بتونی با چرخوندن پتانسیومترها، صداهای مختلف و فرکانسهای گوناگون رو ازش دربیاری.
خروجی این موجها به یه بلندگوی کوچیک وصل میشه که صدای تولید شده رو پخش میکنه. مدارش سادهست و قطعاتش کاملاً ارزون و در دسترسه. تغذیه مدار هم 12 ولت DC هست و میشه با باتری
لیست قطعات
- آیسی NE555
- بلندگو 8 اهم کوچک
- خازن الکترولیت 1 میکرو فاراد
- مقاومت 100 اهم دو عدد
- پتانسیومتر 10 کیلو اهم
- پتانسیومتر 1 کیلو اهم
