مدار تولید صدای بازر
سیستمهای هشدار | زنگ الکترونیکی | ساخت آژیر ساده
غیررسمی
این مدار به صورت غیررسمی منتشر شده؛ برای تبدیل به یک پروژه رسمی و حرفهای، درخواست ارتقا ثبت کن
توضیحات

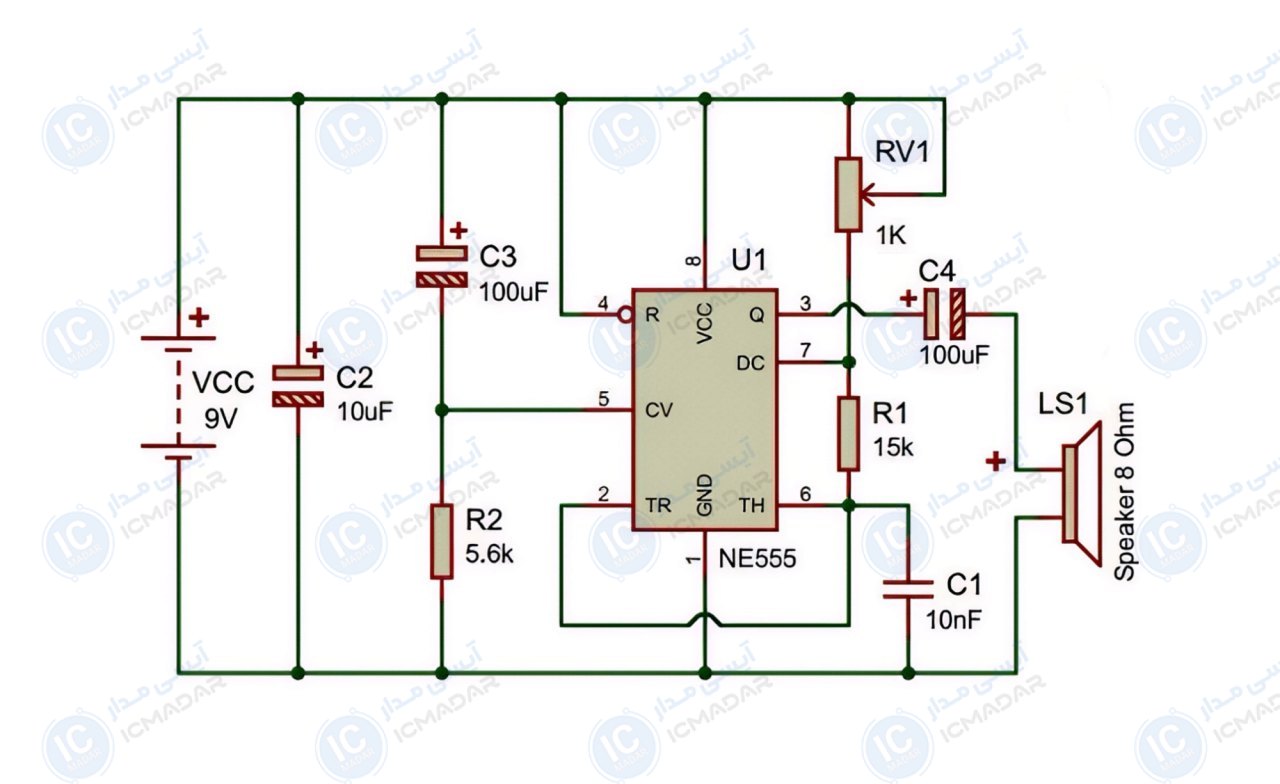

گاهی لازم داری یه بوق هشدار یا همون صدای بازر توی مدار بسازی؛ مثلاً واسه اعلام خطا یا هشدار توی هر دستگاهی. این مدار دقیقاً واسه همین ساخته شده! با استفاده از آیسی معروف NE555 تو حالت آستابل، این مدار میتونه یه موج مربعی بسازه که از بلندگو بهصورت بوق شنیده میشه.
خوبی این مدار اینه که فرکانس بوقش رو میتونی با تغییر پتانسیومتر RV1 یا مقاومت R1 عوض کنی و به صدای دلخواهت برسی. قطعاتش ساده و ارزونه و بهراحتی همه جا پیدا میشه. تغذیه مدار هم 9 ولت DC هست و میتونی با باتری یا آداپتور راهاندازیش ک
لیست قطعات
- آیسی NE555
- بلندگو 8 اهم
- خازن الکترولیت 100 میکرو فاراد 16 ولت دو عدد
- خازن الکترولیت 10 میکرو فاراد 16 ولت
- خازن عدسی 10 نانو فاراد
- مقاومت 15 کیلو اهم
- مقاومت 5.6 کیلو اهم
- پتانسیومتر 1 کیلو اهم
