مدار منبع تغذیه 12 ولت 5 آمپر با 7812
راهاندازی موتورهای DC | تغذیه آمپلیفایرها | استفاده در رباتیک
غیررسمی
این مدار به صورت غیررسمی منتشر شده؛ برای تبدیل به یک پروژه رسمی و حرفهای، درخواست ارتقا ثبت کن
توضیحات

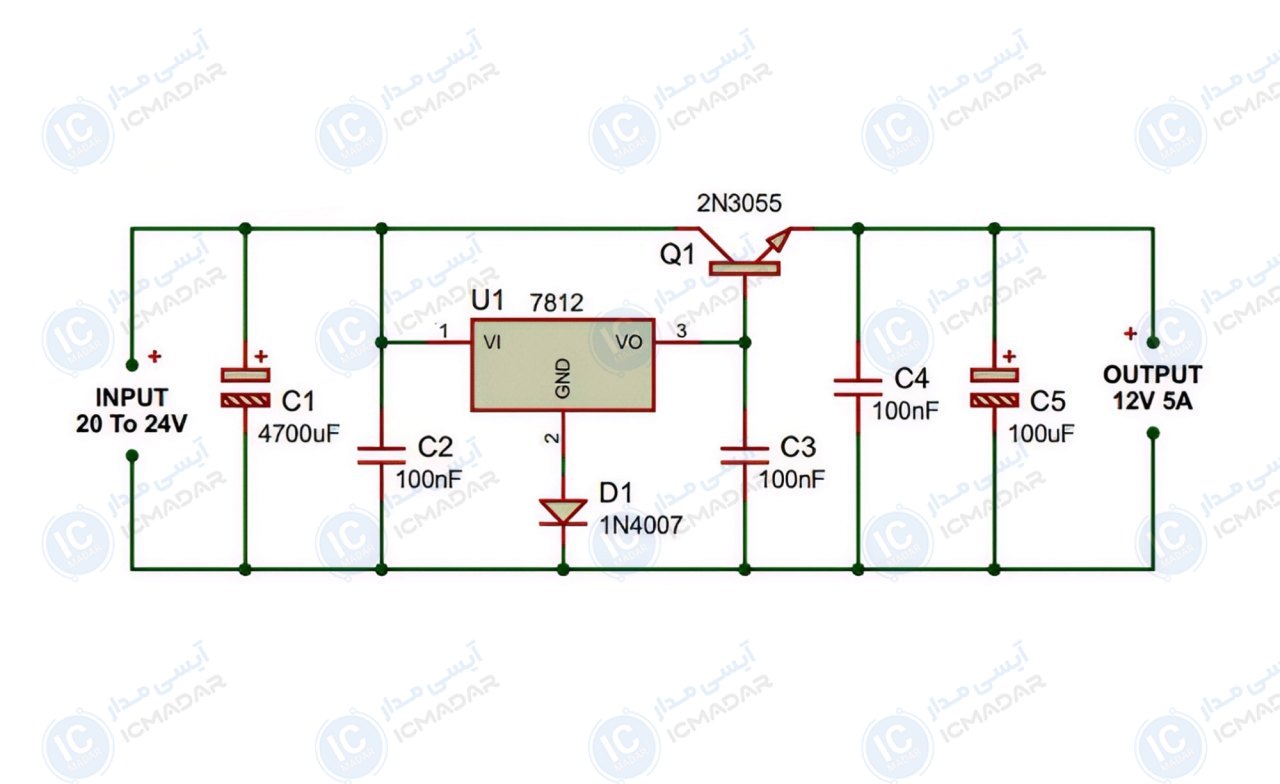

این مدار خیلی ساده و در عین حال قدرتمنده. ولتاژ ورودی بین 20 تا 24 ولت وارد میشه و توسط آیسی 7812 به ولتاژ ثابت 12 ولت تبدیل میشه. ترانزیستور 2N3055 هم اینجا نقش تقویتکننده جریان رو داره و باعث میشه خروجی مدار بتونه تا 5 آمپر جریان بده. خازنهای بزرگ و کوچک هم کمک میکنن نویزها حذف بشن و ولتاژ خروجی صاف و پایدار باشه.
اگر مدار رو برای پروژههای سنگینتر استفاده میکنی، باید حواست به جریان بالا باشه. بهتره مسیرهای روی PCB ضخیمتر طراحی بشن تا در اثر عبور جریان زیاد آسیب نبینن. این مدار به خا
لیست قطعات
- آیسی 7812
- ترانزیستور 2N3055
- خازن الکترولیت 4700 میکرو فاراد 35 ولت
- خازن الکترولیت 100 میکرو فاراد 25 ولت
- خازن عدسی 100 نانو فاراد سه عدد
- دیود 1N4007
تو میتونی اولین سازنده باشی!
اگه پروژه رو ساختی به اشتراک بزار و اعتبار هدیه بگیر
