مدار ترموستات ساده با سنسور LM35
کنترل خودکار فنهای خنککننده | سیستمهای تهویه مطبوع | کولرهای کوچک
غیررسمی
این مدار به صورت غیررسمی منتشر شده؛ برای تبدیل به یک پروژه رسمی و حرفهای، درخواست ارتقا ثبت کن
توضیحات

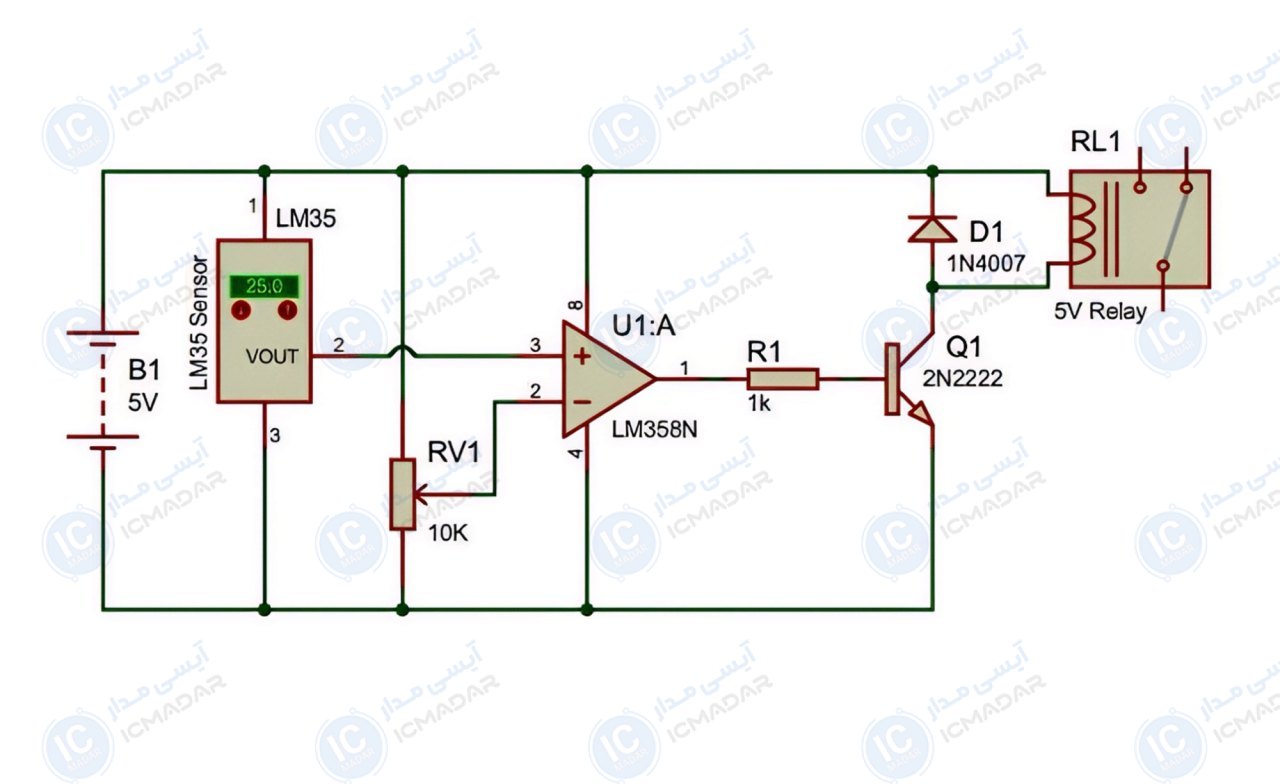

این مدار ساده و کاربردی به کمک سنسور LM35 دمای محیط رو اندازهگیری میکنه. وقتی دما به حدی که با پتانسیومتر تعیین کردی برسه، رله فعال میشه و وسیله متصل مثل فن یا هیتر رو روشن میکنه. در واقع خروجی LM35 به اپامپ LM358 وصل شده تا ولتاژ دما رو مقایسه کنه و بر اساس اون رله قطع و وصل بشه.
نکته جالب اینجاست که میتونی مدار رو برعکس هم استفاده کنی. یعنی به جای فن یک هیتر وصل کنی تا وقتی دما پایین اومد، رله فعال بشه و هیتر روشن بشه. پتانسیومتر RV1 هم برای تنظیم دقیق دماست و بهتره از نوع مولتیترن باشه
لیست قطعات
- ای سی LM358
- ترانزیستور 2N2222
- سنسور دمای LM35
- دیود 1N4007
- خازن ندارد
- مقاومت 1 کیلو اهم
- پتانسیومتر 10 کیلو اهم
