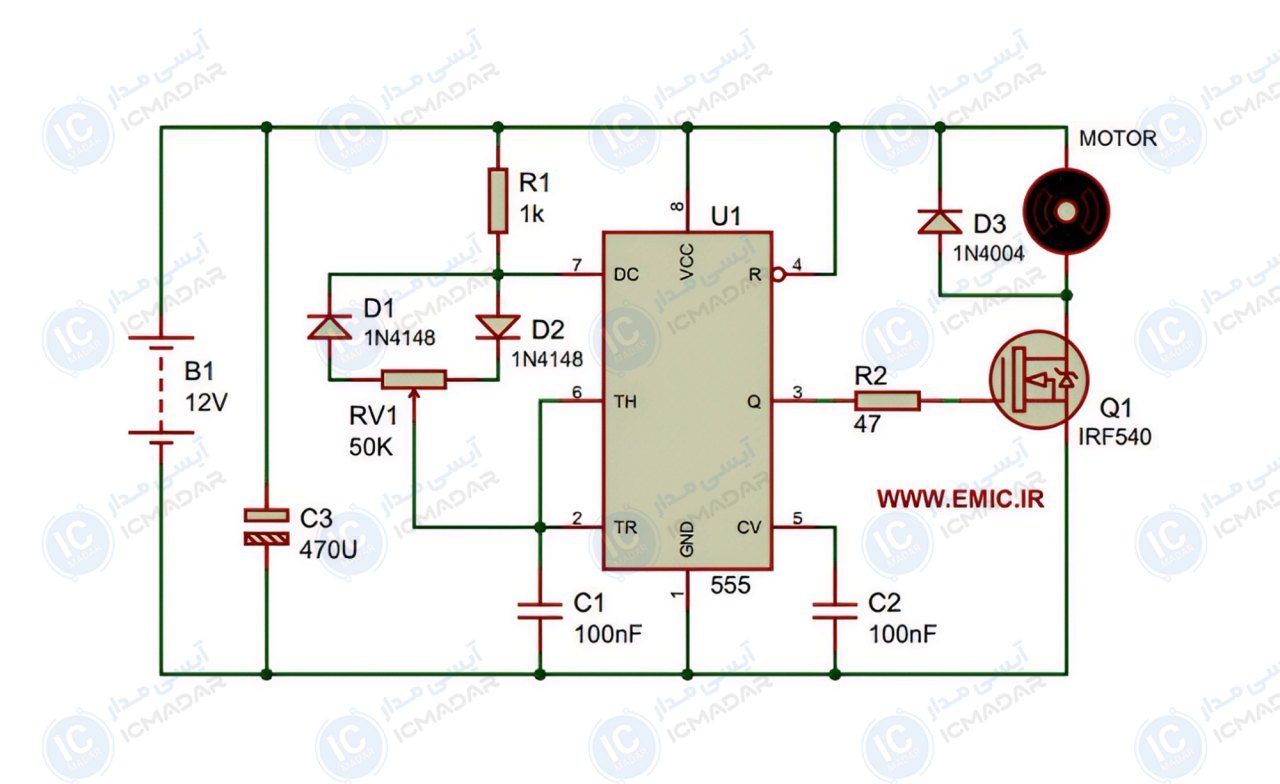

مدار کنترل PWM موتور با NE555
کنترل سرعت موتورهای DC | استفاده در رباتیک | دریل و ابزارهای کوچک
غیررسمی
این مدار به صورت غیررسمی منتشر شده؛ برای تبدیل به یک پروژه رسمی و حرفهای، درخواست ارتقا ثبت کن
توضیحات
این مدار با آیسی NE555 ساخته شده و میتونه سیگنال PWM تولید کنه تا سرعت موتورهای DC رو خیلی دقیق کنترل کنیم. ماسفت IRF540 وظیفهی سوئیچینگ رو داره و باعث میشه موتور با توان مناسب و بدون افت زیاد کار کنه.
با پتانسیومتر مدار میتونی سرعت موتور رو به دلخواه کم و زیاد کنی. مدار ساده، کمهزینه و مطمئنیه و حتی از دیود هرزگرد هم برای محافظت از موتور و ماسفت استفاده شده.
لیست قطعات
- ترانزیستور IRF540
- ای سی NE555
- خازن الکترولیت 470 میکرو فاراد 25 ولت
- خازن عدسی 100 نانو فاراد دو عدد
- دیود 1N4148 دو عدد
- دیود 1N4004
- مقاومت 1 کیلو اهم
- مقاومت 47 اهم
- پتانسیومتر 50 کیلو اهم تریمر
- موتور 12 ولت DC
