تقویت کننده 50 وات با ماسفت
سیستم صوتی حرفهای | آمپلیفایر استودیو | سیستم پخش سالن
غیررسمی
این مدار به صورت غیررسمی منتشر شده؛ برای تبدیل به یک پروژه رسمی و حرفهای، درخواست ارتقا ثبت کن
توضیحات

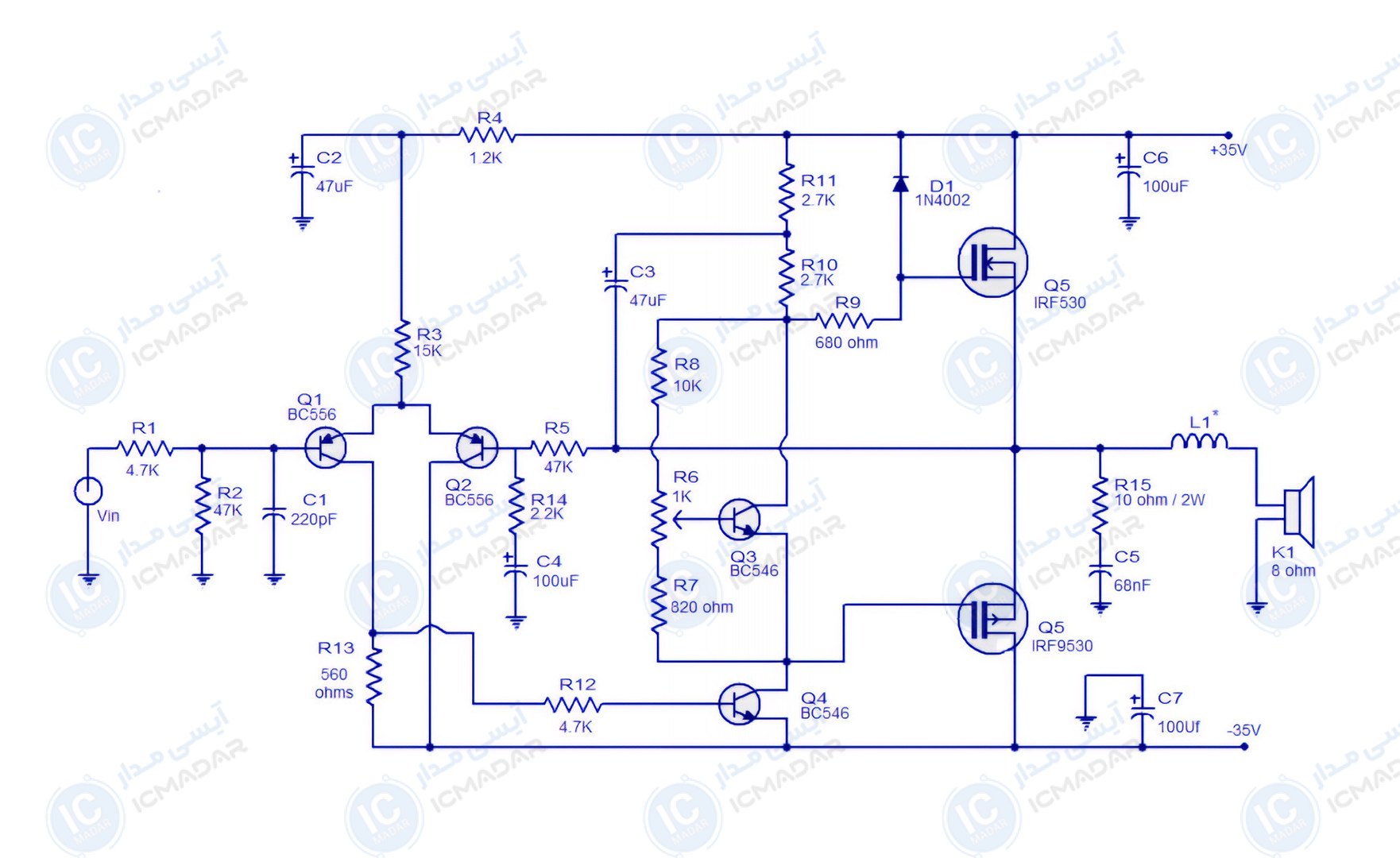

این مدار یه تقویت کننده 50 واتی خیلی خاص با طراحی ماسفتیه! آیسیهای معمولی اینجا کنار رفتهن و خودت مستقیم با ترانزیستورهای ماسفت قدرت رو کنترل میکنی. طراحی کلاس AB این مدار تضمین میکنه که هم بازدهی خوبی داشته باشه و هم کیفیت صوتی عالی ارائه بده.
مدار با یه منبع تغذیه دوگانه 35 ولت کار میکنه و مرحله خروجیش رو ماسفتهای پرقدرت تشکیل میدن. سلف L1 که خودت باید بسازیش، نقش مهمی در پایداری فرکانس بالا داره. فیدبک دقیق مدار هم کمک میکنه اعوجاج به حداقل برسه و صدای خروجی کاملاً تمیز و شفاف باشه.
لیست قطعات
- ماسفت IRF530
- ماسفت IRF9530
- ترانزیستور BC556
- دو عدد ترانزیستور BC546
- دیود 1N4002
- خازن الکترولیت 100 میکرو فاراد
- دو عدد خازن الکترولیت 100 میکرو فاراد
- خازن الکترولیت 47 میکرو فاراد
- مقاومت 47 کیلو اهم
- مقاومت 15 کیلو اهم
- مقاومت 4.7 کیلو اهم
- مقاومت 2.7 کیلو اهم
- دو عدد مقاومت 2.7 کیلو اهم
- مقاومت 2.2 کیلو اهم
- مقاومت 1.2 کیلو اهم
- مقاومت 820 اهم
- مقاومت 680 اهم
- مقاومت 10 اهم 2 وات
- سلف (12 دور سیم لاکی روی قطر 1cm)
- بلندگو 8 اهم 50 وات
