مدار تولید صدای قناری
شبیهسازی صدای پرندگان | ساخت اسباببازیهای الکترونیکی | پروژههای سرگرمی
غیررسمی
این مدار به صورت غیررسمی منتشر شده؛ برای تبدیل به یک پروژه رسمی و حرفهای، درخواست ارتقا ثبت کن
توضیحات

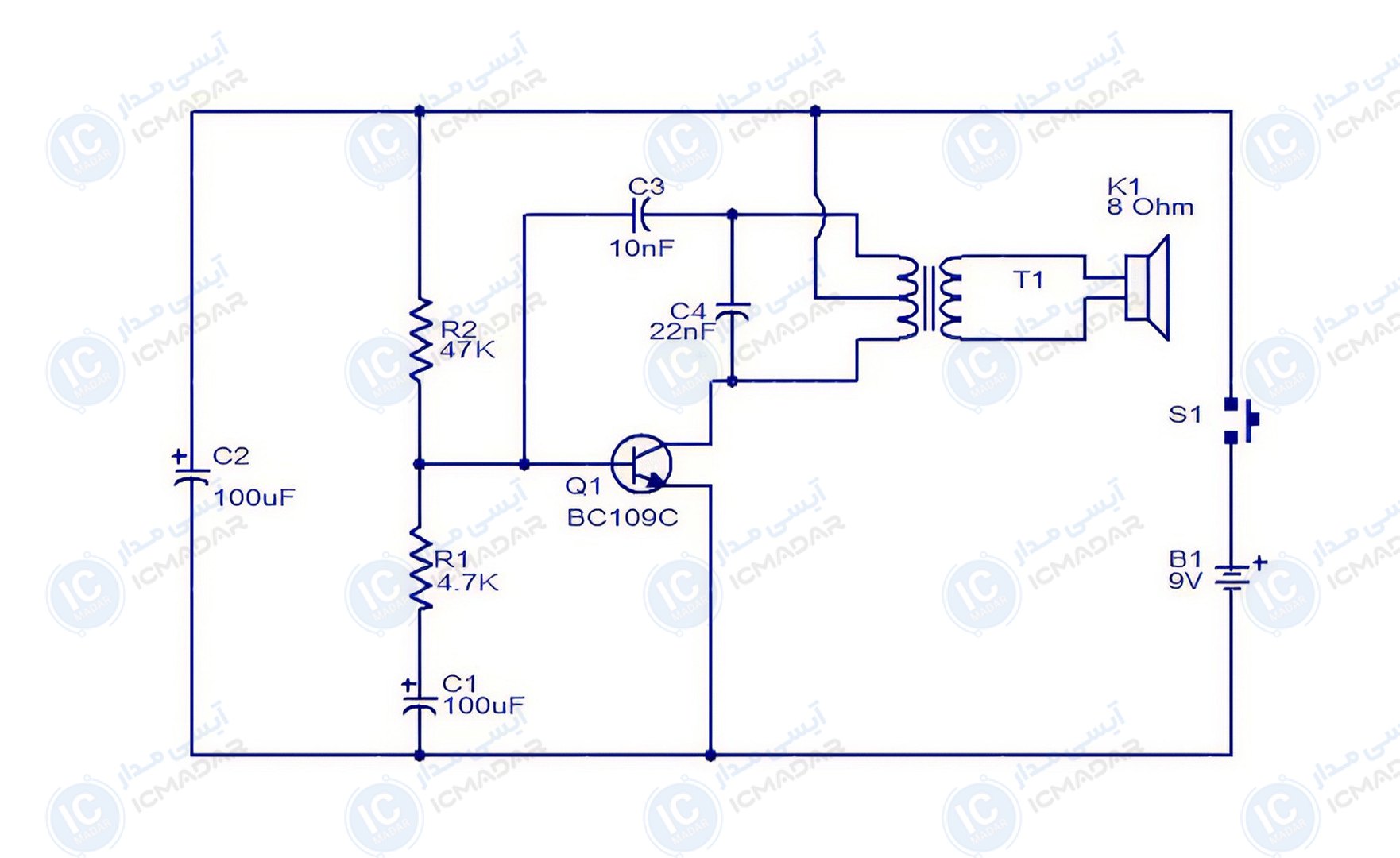

این مدار یه نوسانساز ساده و جالبه که صدای جیکجیک قناری رو تولید میکنه. با این مدار میتونی به راحتی یه زنگ الکترونیکی بسازی که صدای شبیه به پرنده داره. این مدار در واقع یه اسیلاتور هارتلی هست که با یه ترانزیستور و چند قطعه ساده دیگه کار میکنه و به صورت متناوب قطع و وصل میشه تا صدای مورد نظر رو تولید کنه.
یه ویژگی جذاب این مدار اینه که میتونی با تغییر مقادیر مقاومت R1 و خازن C1، سرعت و الگوی صدای جیکجیک رو تغییر بدی. برای این مدار از یه ترانسفورماتور خروجی صوتی مثل LT700 استفاده شده و اگه
لیست قطعات
- ترانزیستور BC109C
- ترانسفورماتور
- بلندگو 8 اهم
- خازن 100 میکروفاراد دو عدد
- خازن 22 نانوفاراد
- خازن 10 نانوفاراد
- مقاومت 47 کیلواهم
- مقاومت 4.7 کیلواهم
- سوئیچ S1
