مدار ربات هوشمند
تشخیص موانع در مسیر | استفاده بهعنوان اسباببازی هوشمند | آموزش اولیه رباتیک
توضیحات
این مدار یه ربات ساده و هوشمنده که بدون نیاز به برنامهنویسی طراحی شده و برای کسایی که علاقه به ساخت ربات دارن خیلی مناسبه. این ربات میتونه روی زمین حرکت کنه و بهمحض برخورد با موانع مسیرش رو تغییر بده.

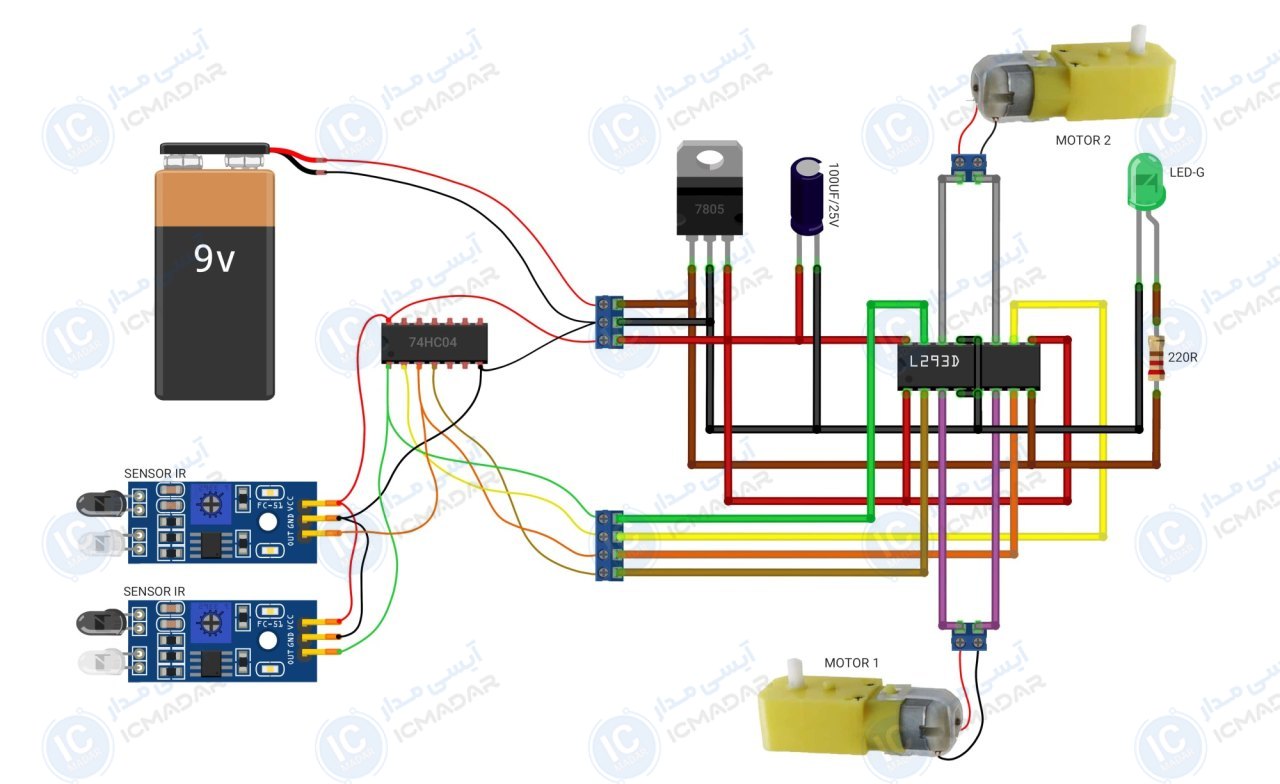

قطعات اصلی این مدار شامل سنسورهای مادونقرمز، آیسی L293D برای کنترل موتور، و آیسی 74HC04 برای تقویت سیگنال هست. با این طراحی ساده و استفاده از یه باتری 9 ولت، میتونید یه ربات جالب و حرفه ایی بسازید.
این ربات به کمک دو سنسور مادونقرمز که فرستنده و گیرنده دارن، موانع رو تشخیص میده. حساسیت تشخی
مشخصات فنی
- • ولتاژ کاری : 9 تا 12 ولت
- • نوع ولتاژ ورودی : مستقیم
- • جریان مصرفی : 400 میلی آمپر
- • حسگر های تشخیص : مادون قرمز
- • خروجی درایور موتور : دو کانال
- • قابلیت تنظیم حساسیت : دارد
- • نوع سیگنال سنسور : دیجیتال
- • قابلیت جلوگیری از برخورد : بله
- • پی سی بی : 55 در 60 میلیمتر
- • تعداد قطعات : 8 عدد
لیست قطعات
- ماژول فرستنده و گیرنده دو عدد
- موتور گیربکس دار دو عدد
- آیسی 74HC04
- آیسی L293D
- رگلاتور 7805
- خازن 100 میکرو فاراد 25 ولت
آشنایی با قطعات مدار

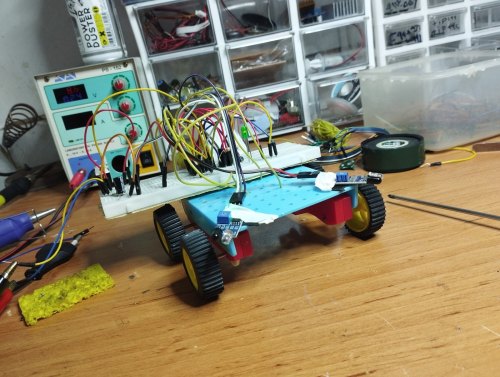

یک نفر این پروژه رو ساخته!
