مدار مینی کویل تسلا آرک دار
روشن کردن بیسیم لامپهای فلورسنت | نمایش پدیدههای الکترومغناطیسی | آموزش اصول رزونانس و ولتاژ بالا
توضیحات

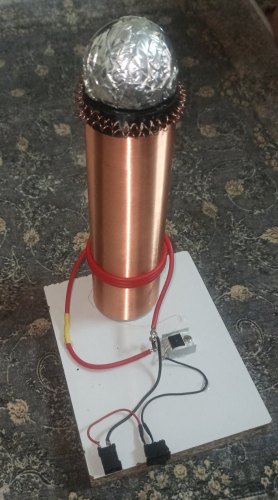

مدار مینی کویل تسلا یه مدار جذاب و علمی بر اساس اصل رزونانسه که توسط نیکولا تسلا ابداع شد. این مدار ولتاژ خیلی بالایی تولید میکنه اما توان پایینی داره و جرقههای حاصل ازش میتونه یه لامپ فلورسنت رو بیسیم روشن کنه.
مدار از یه سیمپیچی دقیق استفاده میکنه که شامل سیمپیچ اولیه و ثانویه است. سیمپیچ اولیه 4 دور با سیم 1 میلیمتری و سیمپیچ ثانویه 380 تا 580 دور با سیم 0.1 میلیمتری روی لوله PVC ساخته میشه.
برای استفاده از این مدار باید نکات ایمنی رو رعایت کنید. چون جریانهای فرکانس بالا تولید میکن
مشخصات فنی
- • نوع ترانزیستور : BD243D
- • ولتاژ کاری : 4.5 تا 36 ولت
- • نوع ولتاژ ورودی : مستقیم
- • جریان مصرفی : 1 آمپر
- • نوع جرقه : آرک الکتریکی
- • پوشش دهی : 5 سانتی متر
- • خروجی ولتاژ : چندین کیلوولت
- • توان تولیدی : پایین
- • پی سی بی : 45 در 35 میلیمتر
- • تعداد قطعات : 4 عدد
لیست قطعات
- ترانزیستور قدرت BD243C
- مقاومت 12 کیلو اهم
- ال ای دی 5 میلی متر آبی مات
- کلید دو حالته کشویی 3 پین
آشنایی با قطعات مدار
تا الان ۱۵ نفر این پروژه رو ساختند!
نمایش همه پروژهها
تو هم پروژهاتو رو نشون بده!
اگه پروژه رو ساختی به اشتراک بزار و اعتبار هدیه بگیر
