مدار کوره القایی 300 وات
گرم کردن فلزات مثل فولاد و چدن | عملیات حرارتی فلزات | شکلدهی و فرمدهی فلزات
توضیحات
کوره القایی 300 وات با استفاده از القای میدان مغناطیسی، گرما را به مواد فلزی منتقل میکند. وقتی یک جسم رسانا مثل فولاد یا چدن در مرکز سیمپیچ قرار بگیره، جریانهای گردابی داخل جسم القا میشن و باعث تولید حرارت میشن تا جسم به مرحله ذوب برسه.

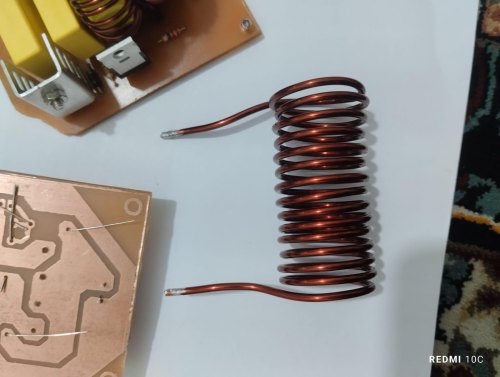

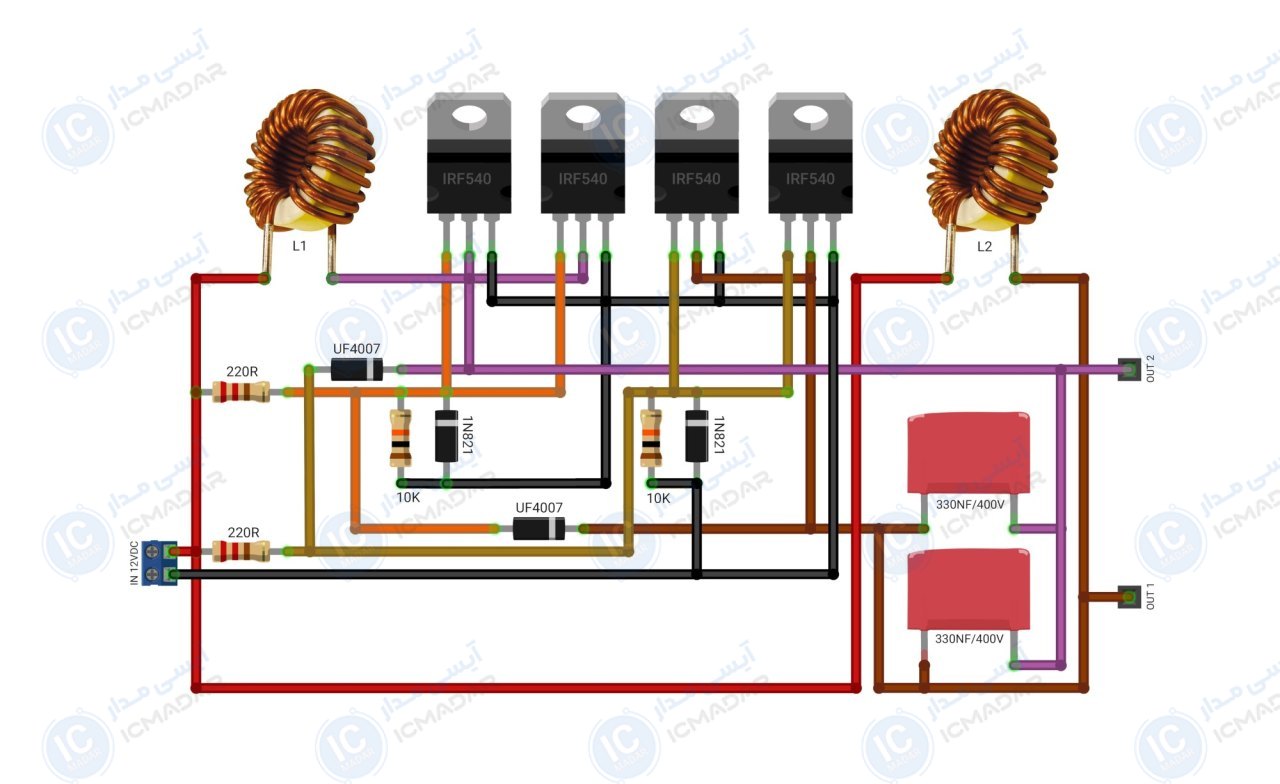

این مدار با استفاده از ترانزیستورهای IRF540، خازنهای 330NF/400V و سلفهای دستساز L1 و L2 طراحی شده که به راحتی قابل ساخت هستند. در این پروژه برای انتقال بهتر حرارت، از یک لوله مسی 5 میلیمتری به طول 1 متر با 8 چرخش استفاده شده.
برای اتصال دقیق و محکم خروجی
مشخصات فنی
- • ترانزیستورهای قدرت : IRF540
- • ولتاژ تغذیه : 12 تا 18 ولت
- • نوع ولتاژ ورودی : مستقیم
- • جریان موردنیاز : حداقل 20 آمپر
- • توان خروجی : 300 وات
- • دمای انتقال : بالای 100 درجه
- • کارایی : صنعتی و خانگی
- • دما : غیرمستقیم با جریان القایی
- • پی سی بی : 80 در 60 میلیمتر
- • تعداد قطعات : 14 عدد
لیست قطعات
- ماسفت IRF540 چهار عدد
- دیود UF4007 دو عدد
- دیود 1N821 دو عدد
- خازن 330 نانو فاراد 400 ولت دو عدد
- مقاومت 10 کیلو اهم دو عدد
- مقاومت 220 اهم دو عدد
