مدار طلایاب جیبی
شناسایی سکههای کوچک فلزی | سرگرمی و یادگیری اصول الکترونیک | شناسایی اجسام فلزی در سطوح محدود
توضیحات

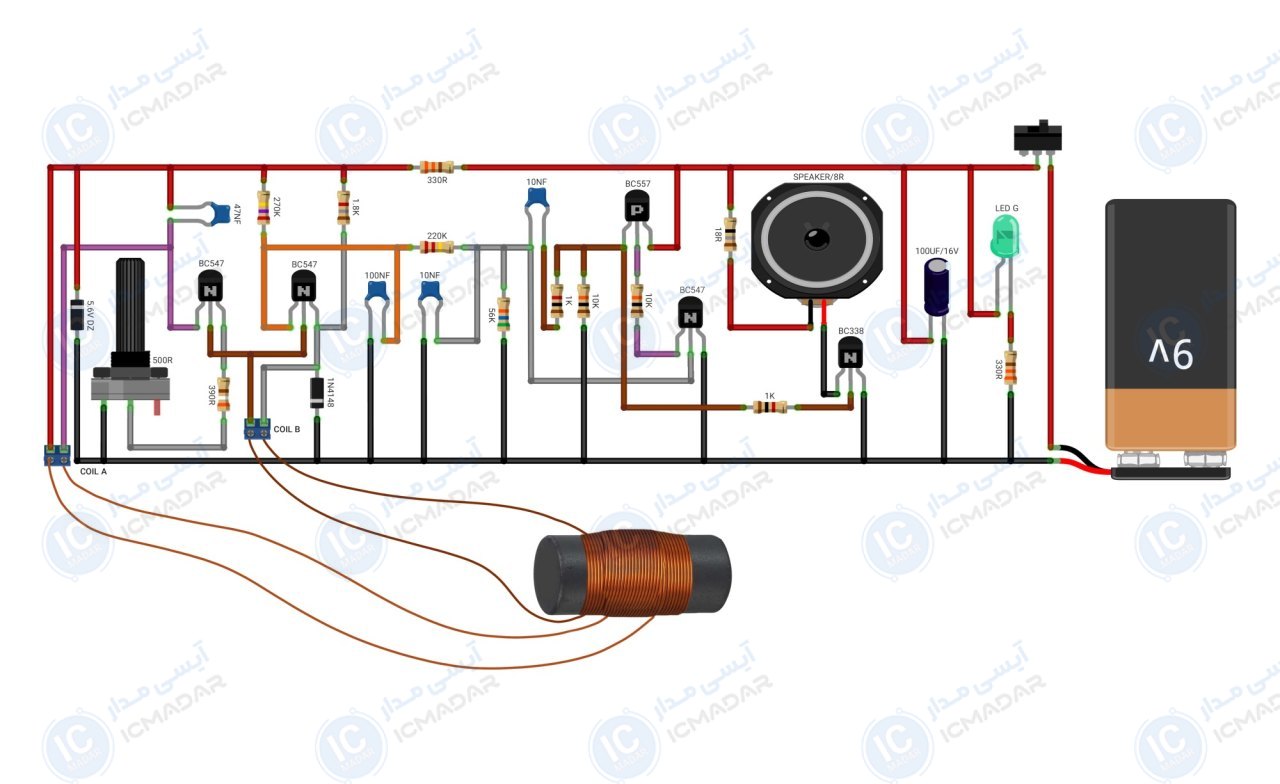

این مدار طلایاب جیبی یه وسیله ساده و کاربردیه که برای اهداف آموزشی طراحی شده، مدار با تولید نوسان و میدان مغناطیسی، تغییرات ناشی از وجود فلزات رو تشخیص میده و از طریق اسپیکر یه صدای قابلشنوایی ایجاد میکنه. کویل A شامل 70 دور سیم لاکی سایز 0.25 میلیمتر روی یه هسته فریت استوانهای به قطر 10 میلیمتر و طول 20 میلیمتر پیچیده شده.
کویل B هم 50 دور سیم لاکی با همون مشخصات داره که برای کارکرد درست مدار خیلی مهمه. برای راهاندازی این مدار کافیه باتری 9 ولت رو وصل کنید و پتانسیومتر 500 اهم رو تا وسط
مشخصات فنی
- • ولتاژ کاری : 9 ولت
- • نوع ولتاژ ورودی : مستقیم
- • جریان مصرفی : 20 میلیآمپر
- • تعداد لوپ : دو عدد
- • حساسیت مدار : قابلتنظیم
- • نوع هشدار : اسپیکر
- • نوع تشخیص : آهنی و غیرآهنی
- • محدوده تشخیص : چند سانت
- • پی سی بی : 65 در 50 میلیمتر
- • تعداد قطعات : 26 عدد
لیست قطعات
- ترانزیستور BC547 سه عدد
- ترانزیستور BC338
- ترانزیستور BC557
- دیود 1N4148
- دیود زنر 6.8 ولت
- ولوم 500 اهم
- خازن 100 میکرو فاراد 16 ولت
- خازن 100 نانو فاراد عدسی
- خازن 10 نانو فاراد عدسی
- خازن 47 نانو فاراد عدسی
- مقاومت 270 کیلو اهم
- مقاومت 220 کیلو اهم
- مقاومت 56 کیلو اهم
- مقاومت 10 کیلو اهم دو عدد
- مقاومت 1.8 کیلو اهم
- مقاومت 1 کیلو اهم دو عدد
- مقاومت 390 اهم
- مقاومت 330 اهم دو عدد
- مقاومت 18 اهم
- ال ای دی سبز مات
- اسپیکر 8 اهم نیم وات
آشنایی با قطعات مدار
یک نفر این پروژه رو ساخته!
تو هم پروژهاتو رو نشون بده!
اگه پروژه رو ساختی به اشتراک بزار و اعتبار هدیه بگیر
