مدار منبع تغذیه جیبی
تأمین انرژی مدارهای الکترونیکی | راهاندازی پروژههای کوچک | استفاده در کارگاههای تعمیر موبایل و برد
توضیحات
مدار منبع تغذیه جیبی یکی از بهترین گزینهها برای کسانیه که توی زمینه الکترونیک کار میکنند و به یه منبع تغذیه متغیر نیاز دارند.
منابع تغذیه آزمایشگاهی معمولاً سنگین، بزرگ و گرون هستن، اما این مدار با استفاده از ماژول افزاینده XL6009 و طراحی کوچک و سبک، یه منبع تغذیه قابل حمل و کاربردی رو در اختیار شما میذاره. این مدار به راحتی با یه باتری کتابی 9 ولت تغذیه میشه و میتونه ولتاژ خروجی بین 2 تا 25 ولت رو بهصورت متغیر تولید کنه.
یکی از ویژگیهای جذاب این منبع تغذیه جیبی، داشتن ولتمتر دیجیتاله که
مشخصات فنی
- • تغذیه ورودی : 9 ولت
- • نوع تغذیه ورودی : مستقیم
- • دامنه ولتاژ : 2 تا 25 ولت
- • جریان خروجی : حداکثر 2 آمپر
- • سهولت استفاده : ساده و سریع
- • قابلیت کنترل ولتاژ : بله
- • نمایشگر ولتاژ خروجی : دارد
- • دقت نمایش ولتاژ : بالا و سریع
- • پی سی بی : _ میلیمتر
- • تعداد قطعات : 5 عدد

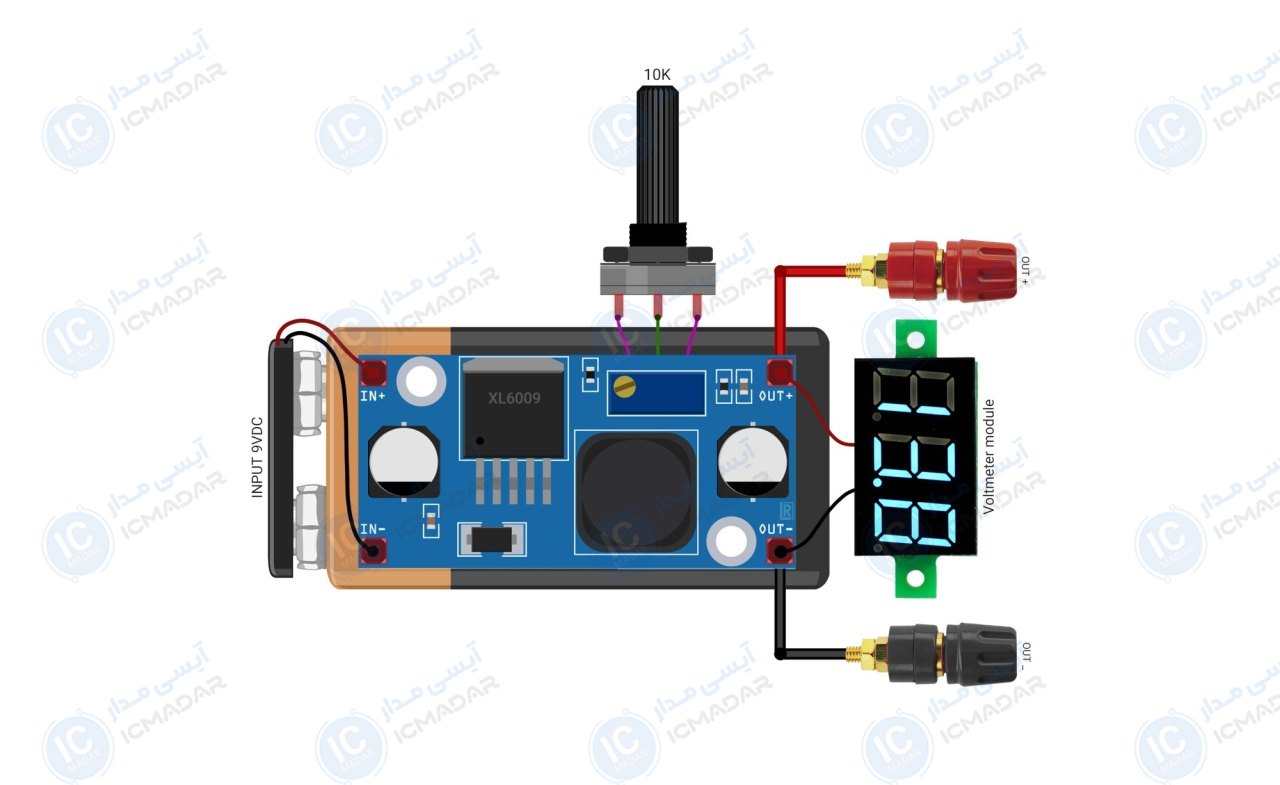

لیست قطعات
- ماژول افزاینده XL6009
- ولوم 10 کیلو اهم
- نمایشگر ولتمتر
- فیش مادگی موزی دو عدد
- باطری کتابی 9 ولت
آشنایی با قطعات مدار

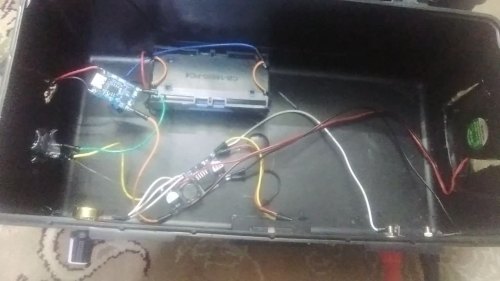

تا الان ۴ نفر این پروژه رو ساختند!
