مدار کفش مولد برق
ذخیره انرژی | استفاده در کفشهای ورزشی | تولید برق در محیطهای دور از برق شهری
توضیحات

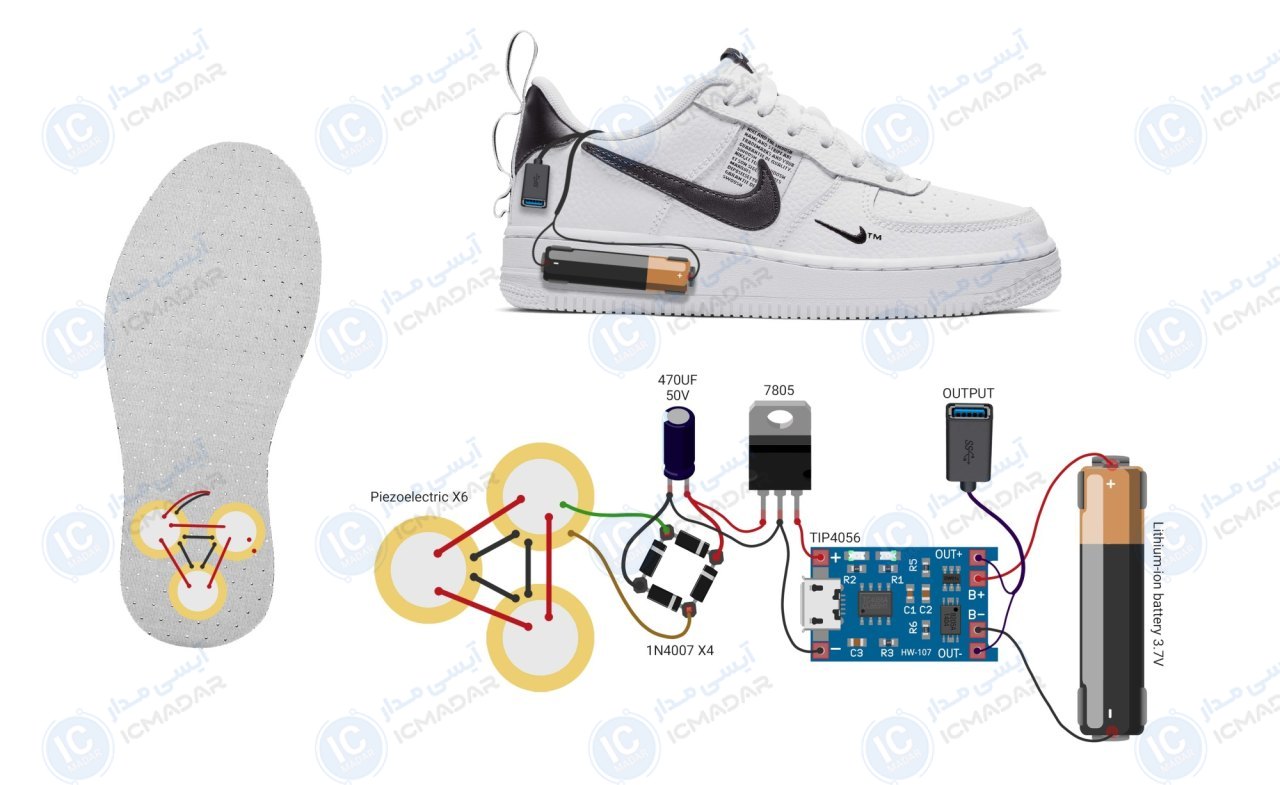

این مدار کفش مولد برق یه ایده خیلی جالب برای تبدیل انرژی حرکتی به برق هست. از شش تا پیزوالکتریک تشکیل شده که وقتی فشار روشون میاد، جریان برق تولید میکنند.
این جریان اول توسط پل دیودی از AC به DC تبدیل میشه و بعد از صاف شدن با خازن 470 میکروفارادی، میره سمت رگولاتور 7805 که ولتاژ خروجی رو به 5 ولت میرسونه. این ولتاژ برای شارژ دستگاههای USB مثل موبایل کاملاً مناسبه.
ماژول TIP4056 توی این مدار نقش مدیریت شارژ باتری لیتیومی رو داره. یعنی انرژی تولیدشده توسط پیزوالکتریکها میره داخل باتری 3.7 و
مشخصات فنی
- • تغذیه ورودی : فشار مکانیکی
- • جریان خروجی : تا 100 میلیآمپر
- • ماکزیموم ولتاژ تولید : 40 ولت
- • توان : 0.5 وات در سرعت متوسط
- • بهرهوری : وابسته به وزن و سرعت
- • تعداد پیزوالکتریکها : 6 عدد
- • نوع خروجی : درگاه USB
- • نشانگر ال ای دی : دارد
- • پی سی بی : _
- • تعداد قطعات : 7 عدد
لیست قطعات
- پیزوالکتریک شش عدد
- ماژول TP4056
- رگلاتور 7805
- دیود 1N4007 چهار عدد
- خازن 470 میکروفاراد 50 ولت
- یو اس بی مادگی
- باطری لیتیوم یون 3.7 ولت
آشنایی با قطعات مدار

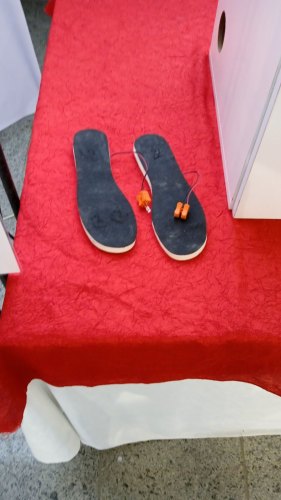

یک نفر این پروژه رو ساخته!
