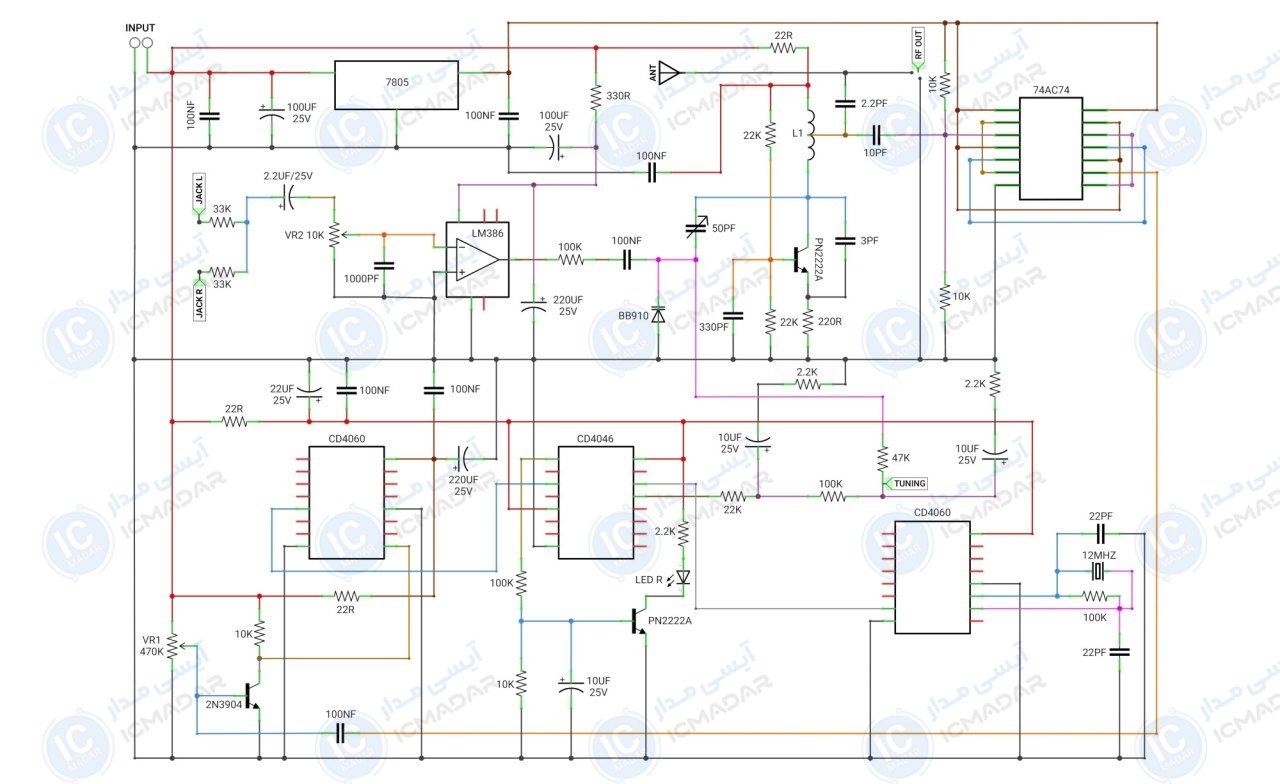

مدار فرستنده اف ام 15 هزار متری
ساخت فرستنده رادیویی برای انتقال صدا | انتقال صدای استریو در فواصل طولانی | استفاده در پروژههای رادیویی
توضیحات
این مدار یه فرستنده FM حرفهایه که میتونه صدا رو تا فاصله 15 کیلومتر به گیرندههای FM منتقل کنه. فرکانس کاری مدار 96 مگاهرتز هست و با داشتن پنج آیسی، حساسیت خیلی خوبی داره.
یکی از ویژگیهای اصلیش ثبات فرکانس و مصرف پایینشه. ورودی صدا میتونه از طریق جکهای JACK L و JACK R برای صدای استریو تأمین بشه. البته اگه بخواید از صدای مونو استفاده کنید، همین جکها جواب میدن.
آنتن پیشنهادی مدار یه سیم 78 سانتیمتری سادهست که کمک میکنه سیگنال قویتر و پایدارتر باشه. برای شروع کار با مدار، باید بعد از رو
مشخصات فنی
- • ولتاژ کاری : 12 ولت
- • نوع ولتاژ ورودی : مستقیم
- • جریان موردنیاز : 800 میلیآمپر
- • برد انقال : 15 کیلومتر
- • فرکانس کاری : 96 مگاهرتز
- • ورودی : جک 3.5 میلی متری
- • تعداد آیسیها : پنج عدد
- • ثبات فرکانس : بله
- • نشانگر ال ای دی : دارد
- • پی سی بی : 110 در 55 میلیمتر
- • تعداد قطعات : 56 عدد
لیست قطعات
- آیسی 74AC74
- آیسی CD4060 دو عدد
- آیسی CD4046
- آیسی LM386
- رگلاتور 7805
- ال ای دی سبز مات
- دیود ورکتور BB910
- ترانزیستور PN2222A دو عدد
- ترانزیستور 2N3904
- مقاومت 22 کیلو اهم سه عدد
- مقاومت 220 اهم
- مقاومت 10 کیلو ا هم چهار عدد
- مقاومت 2.2 کیلو اهم شش عدد
- مقاومت 100 کیلو اهم
- مقاومت 47 کیلو اهم
- مقاومت 33 کیلو اهم دو عدد
- مقاومت 330 اهم
- مقاومت 22 اهم سه عدد
- پتانسیومتر 470 کیلو اهم
- پتانسیومتر 10 کیلو اهم
- خازن عدسی 100 نانو فاراد هفت عدد
- خازن عدسی 330 پیکو فاراد
- خازن عدسی 10 پیکو فاراد
- خازن عدسی 2.2 پیکو فاراد
- خازن عدسی 3 پیکو فاراد
- خازن عدسی 1 نانو فاراد
- خازن عدسی 22 پکو فاراد دو عدد
- خازن 100 میکرو فاراد 25 ولت دو عدد
- خازن 220 میکرو فاراد 25 ولت دو عدد
- خازن 22 میکرو فاراد
- خازن 10 میکرو فاراد 25 ولت سه عدد
- خازن 2.2 میکرو فاراد 25 ولت
- خزان متغییر 50 پیکو فاراد
- کریستال 12 مگاهرتز
آشنایی با قطعات مدار

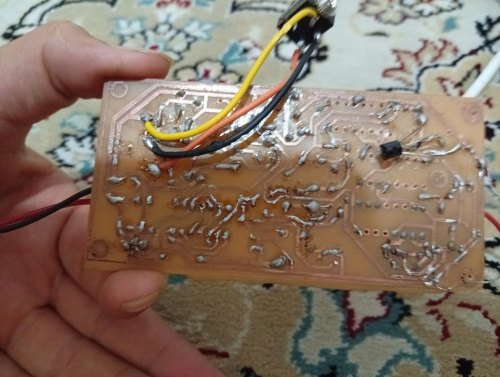

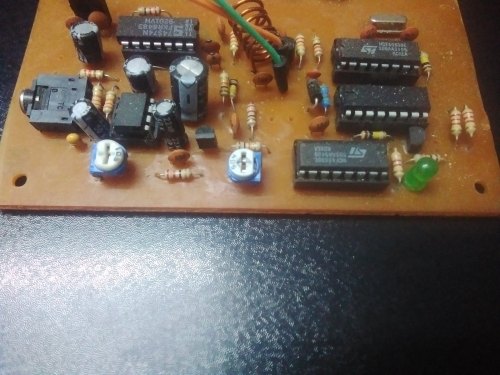

تا الان ۲ نفر این پروژه رو ساختند!
تو هم پروژهاتو رو نشون بده!
اگه پروژه رو ساختی به اشتراک بزار و اعتبار هدیه بگیر
