مدار شارژر باطری اتوماتیک ساده
شارژ باطریهای پنل خورشیدی | شارژ باطریهای UPS | شارژ باطری دستگاههای قابلحمل
توضیحات

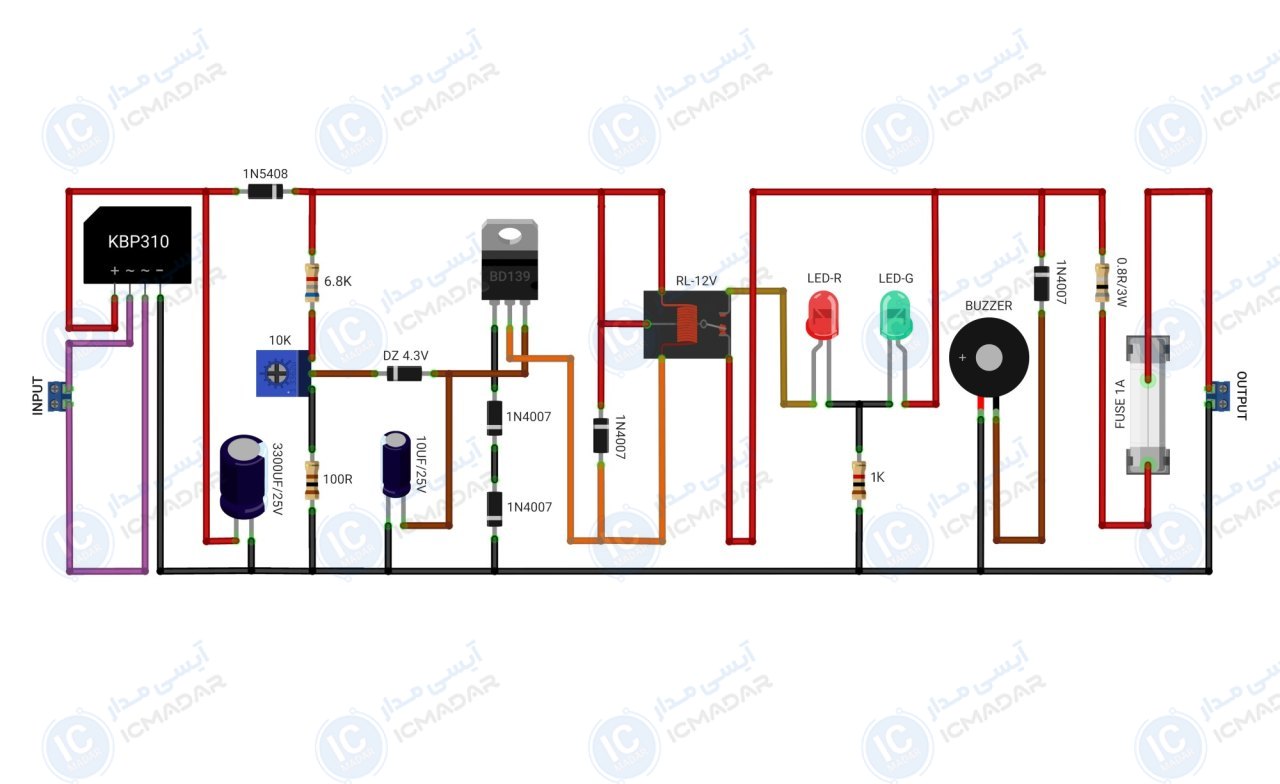

این مدار شارژر اتوماتیک، یه ابزار ساده و کاربردیه که میتونه باطریهای 12 ولت 4.5 و 7 آمپری رو به راحتی و کاملاً ایمن شارژ کنه.
قطعات اصلیش مثل دیود 1N5408 و 1N4007، رله 12 ولت و ترانزیستور BD139 جوری طراحی شدن که وقتی ولتاژ باطری به حد مطلوب میرسه، خودش شارژ رو قطع کنه تا به باطری آسیبی نرسه.
الایدی ها قرمز و سبز هم وضعیت شارژ رو نشون میدن؛ یعنی وقتی که قرمزه شارژ در جریانه و وقتی سبز شد یعنی کار تمومه. یه قابلیت خوب دیگه این مدار اینه که اگه خروجی رو اشتباهی به باطری وصل کنی، بازر شروع به
مشخصات فنی
- • ولتاژ ورودی : 15 تا 20 ولت
- • مناسب برای : 4.5 و 7 امپر
- • پشتیبانی از باطری : فقط 12 ولت
- • جریان خروجی : 600 میلی آمپر
- • شانگر وضعیت شارژ کامل : دارد
- • حافظت شارژ بیش از حد : دارد
- • هشدار اتصال معکوس : دارد
- • ساختار خروجی : DC پایدار
- • پی سی بی : 105 در 30 میلمیتر
- • تعداد قطعات : 19 عدد
لیست قطعات
- ترانزیستور BD139
- دیود 1N5408
- دیود 1N4007 چهار عدد
- دیود زنر 4.3 ولت 1 وات
- مولتی ترن 10 کیلو اهم
- خازن 3300 میکروفاراد 25 ولت
- خازن 10 میکروفاراد با 25 ولت
- مقاومت 1 کیلو اهم
- مقاومت 6.8 کیلو اهم
- مقاومت 0.8 اهم 3 وات
- مقاومت 100 اهم
- ال ای دی مات قرمز
- ال ای دی مات سبز
- فیوز 1 آمپر
- بازر 12 ولت
- رله 12 ولت
آشنایی با قطعات مدار
