مدار منبع تغذیه 0 تا 30 ولت با پاور
منبع تغذیه آزمایشگاهی | جایگزین مناسب منابع تغذیه بازاری | شارژ کردن باتری ها
توضیحات
این پروژه یه مدار منبع تغذیه آزمایشگاهی هست که با استفاده از یه پاور کامپیوتر طراحی شده. پاور وظیفه داره برق 220 ولت AC رو به ولتاژهای DC ثابت مثل 12، 5 و 3.3 ولت تبدیل کنه که برای هرچیزی قابل استفاده باشه.

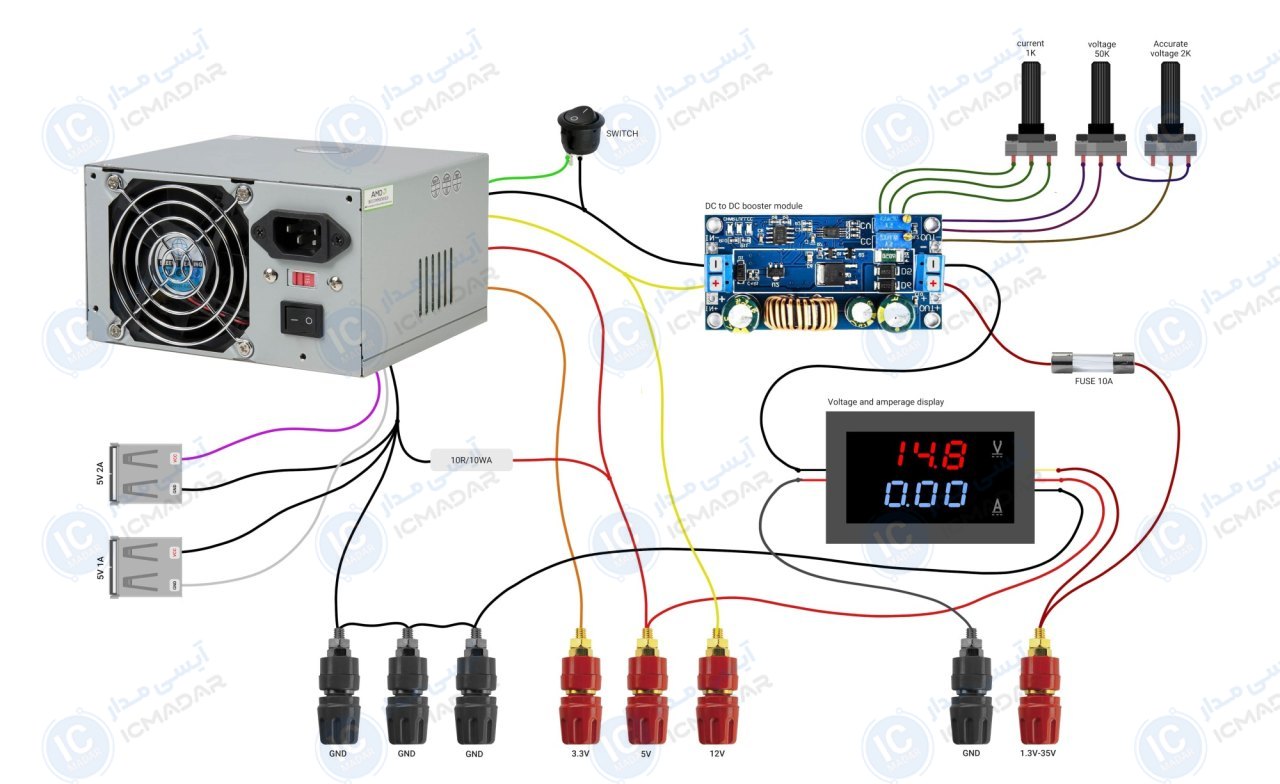

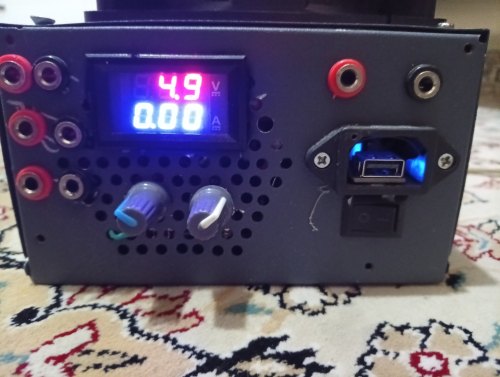

اما این مدار چیزی فراتر از پاور معمولیه، چون علاوه بر خروجیهای ثابت، یه خروجی متغیر 0 تا 30 ولت با کنترل جریان 0 تا 4 آمپر داره. برای این کار از یه ماژول DC به DC کاهنده/افزاینده استفاده شده که میتونه هم جریان و هم ولتاژ رو تنظیم کنه.
روی این مدار سه تا ولوم مجزا برای کنترل دقیق ولتاژ و ج
مشخصات فنی
- • ولتاژ تغذیه : 220 ولت
- • خروجی ثابت : 3.3, 5, 12 ولت
- • خروجی متغیر : 0 تا 30 ولت
- • تعداد خروجیها : 4 عدد
- • کنترل جریان : 0 تا 4 آمپر
- • کنترل ولتاژ و جریان : بله
- • حفاظت مدار : فیوز 10 آمپر
- • USB خروجی : 5 ولت ثابت
- • نمایشگر ولتاژ و جریان : دارد
- • پی سی بی : _
- • تعداد قطعات : 19 عدد
لیست قطعات
- پاور کامپیوتر
- ماژول افزاینده
- ولوم 50 کیلو اهم
- ولوم 2 کیلو اهم
- ولوم 1 کیلو اهم
- مقاومت آجری 10 اهم 10 وات
- نمایشگر ولتاژو جریان
- پورت یو اس بی مادگی دو عدد
- فیش موزی مادگی هشت عدد
- کلید راکر
- فیوز 10 آمپر
آشنایی با قطعات مدار

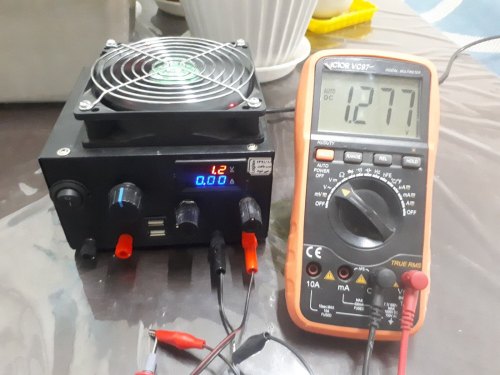

تا الان ۳ نفر این پروژه رو ساختند!
تو هم پروژهاتو رو نشون بده!
اگه پروژه رو ساختی به اشتراک بزار و اعتبار هدیه بگیر
