مدار کاهنده 220 به 12 ولت بدون ترانس
تغذیه مدارهای آزمایشی | راهاندازی ماژولهای کممصرف | تغذیه بردهای میکروکنترلر
توضیحات
این مدار ساده و کاربردی، ولتاژ 220 ولت رو به 12 ولت DC تبدیل میکنه و برای دستگاههایی که جریان کمی مصرف میکنند، مثل LEDها یا مدارهای کوچک، عالیه!
فیوز 1 آمپری برای محافظت مدار هست و خازن 1 میکروفاراد 400 ولت جریان ورودی رو کنترل میکنه.
دیودهای 1N4007 هم وظیفه یکسوسازی رو دارن و ولتاژ AC رو به DC تبدیل میکنن، طوری که میتونید از خروجی با خیال راحت استفاده کنید.
در این مدار، یه مقاومت 1 کیلو اهم و خازن 470 میکروفاراد هم داریم که با حذف نوسانات، یه خروجی صاف و پایدار میسازند.
این مدار خیل
مشخصات فنی
- • دامنه ولتاژ : 12 ولت
- • نوع خروجی : DC
- • جریان خروجی : حدود 50 میلی
- • محافظت مدار : فیوز 1 آمپر
- • حدود توان خروجی : نیم وات
- • تغذیه ورودی : 230 ولت
- • نوع تغذیه ورودی : متناوب
- • نشانگر ال ای دی : خیر
- • پی سی بی : 68 در 33 میلیمتر
- • تعداد قطعات : 9 عدد
لیست قطعات
- خازن پلی استر 1 میکرو فاراد 400 ولت
- مقاومت 1 کیلو اهم 1 وات
- مقاومت 1 مگا اهم 1 وات
- خازن 470 میکرو فاراد 35 ولت
- دیود 1N4007 چهار عدد
- فیوز شیشه ای 1 آمپر
آشنایی با قطعات مدار

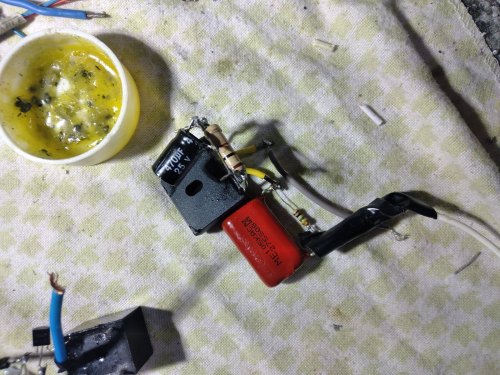

تا الان ۸ نفر این پروژه رو ساختند!
