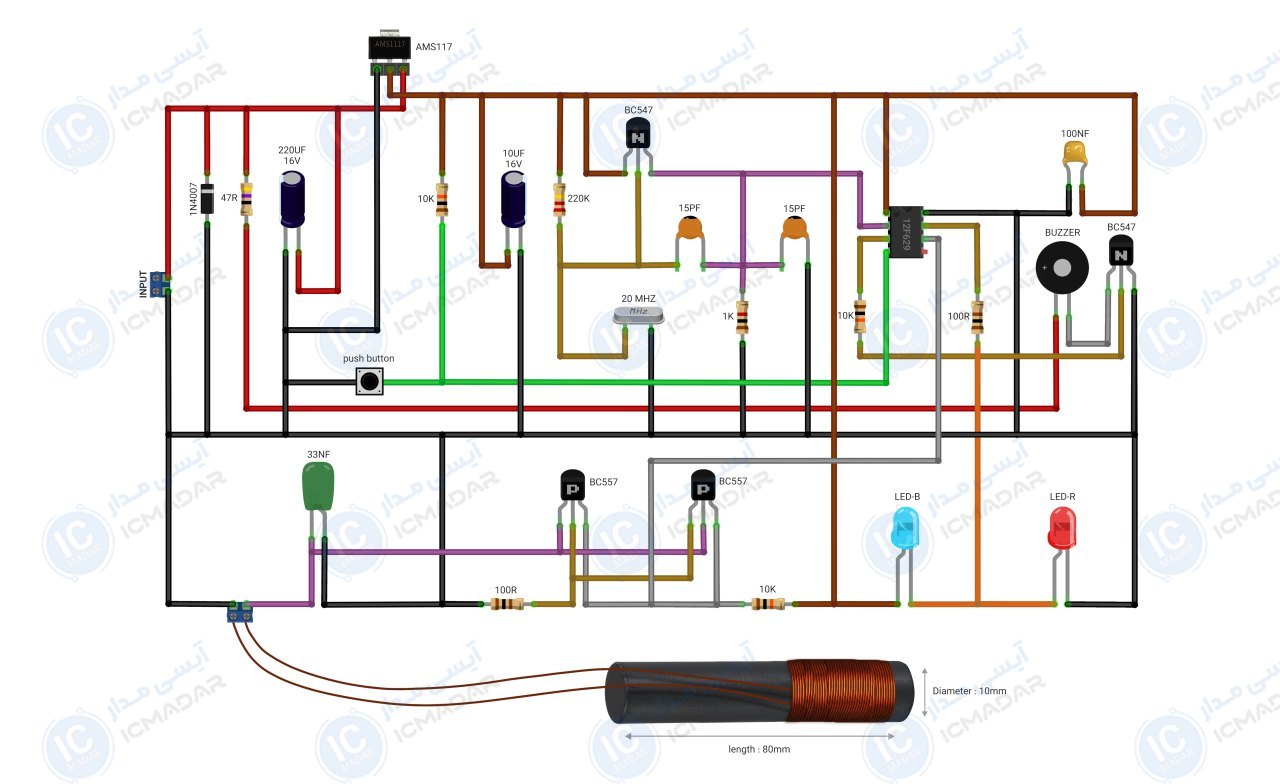

مدار پین پوینتر تفکیک دار PIC
کاوش طلا و اشیای با ارزش | افزایش امنیت در مدارس و دانشگاه‌ها | یافتن اشیای فلزی گمشده در خاک یا شن
توضیحات
توی این آموزش جدید از آیسی مدار، قراره با نحوه ساخت یه پین‌پوینتر یا فلزیاب کوچیک و کاربردی آشنا بشی. این مدار با یه میکروکنترلر قدرتمند و ابعاد جمع‌وجور ۳×۴ سانتی‌متر طراحی شده و می‌تونه بسته به اندازه و نوع فلز، اون رو تا عمق ۲۵ سانتی‌متر شناسایی کنه. از قابلیت‌های مهمش می‌شه به بالانس خودکار دیجیتال، سنس ۳۶۰ درجه و پشتیبانی از کویل‌های قلمی و دایره‌ای اشاره کرد که امکان کاوش در شرایط مختلف رو فراهم می‌کنن.
یکی از جذاب‌ترین ویژگی‌های این پین‌پوینتر، تفکیک فلزات باارزش و بی‌ارزش هست. دستگاه با
مشخصات فنی
- • آیسی میکروکنترلر قدرتمند
- • بالانس خودکار و دیجیتال
- • سنس و شناسایی 360 درجه
- • تفکیک حرفه‌ای فلزات
- • ماکزیمم عمق کاوش 25 سانت
- • نمایشگر LED دو رنگ
- • هشدار ضعیف بودن باتری
- • هشدار روشن بودن خودکار
- • بیزر با صدای متفاوت
- • پشتیبانی از کویل دایره‌ای و قلمی
- • مناسب برای همه مناطق
- • مصرف کم 50mA
- • چاپ صنعتی کیفیت بالا
- • دقت بالا در کاوش
- • ابعاد 78x30mm
لیست قطعات
- میکروکنترلر PIC12F629
- رگلاتور LM317L
- ترانزیستور BC547 دو عدد
- ترانزیستور BC557 دو عدد
- خازن 220 میکرو فاراد 16 ولت
- خازن 10 میکرو فاراد 16 ولت
- خازن 33 نانو فاراد پلی استر
- خازن 15 پیکو فاراد عدسی دو عدد
- خازن 100 نانو فاراد مولتی لایر
- باز 12 ولت
- کریستال 20 مگاهرتز
- مقاومت 220 کیلو اهم
- مقاومت 10 کیلو اهم سه عدد
- مقاومت 3 کیلو اهم
- مقاومت 2 کیلو اهم
- مقاومت1 کیلو اهم
- مقاومت 100 اهم دو عدد
- مقاومت 47 اهم
- دیود1N4007
- ال ای دی قرمز 5 میلی متر
- ال ای دی آبی 5 میلی متر
- تک سوئیچ 4 پین
- فریت میله‌ای
