مدار کنترل روشنایی ال ای دی

مشخصات فنی

• • ولتاژ کاری : 12 ولت
• • نوع ولتاژ ورودی : مستقیم
• • جریان مورد نیاز : 2 آمپر
• • نوع سیگنال کنترل : PWM
• • فرکانس کاری : حدود 1 کیلوهرتز
• • توان خروجی : حدود 100 وات
• • محدوده کنترل روشنایی : 0 تا 100 درصد
• • بازدهی مدار : بسیار بالا
• • تعداد کانال خروجی : یک عدد
• • پی سی بی : 60 در 35 میلمیتر

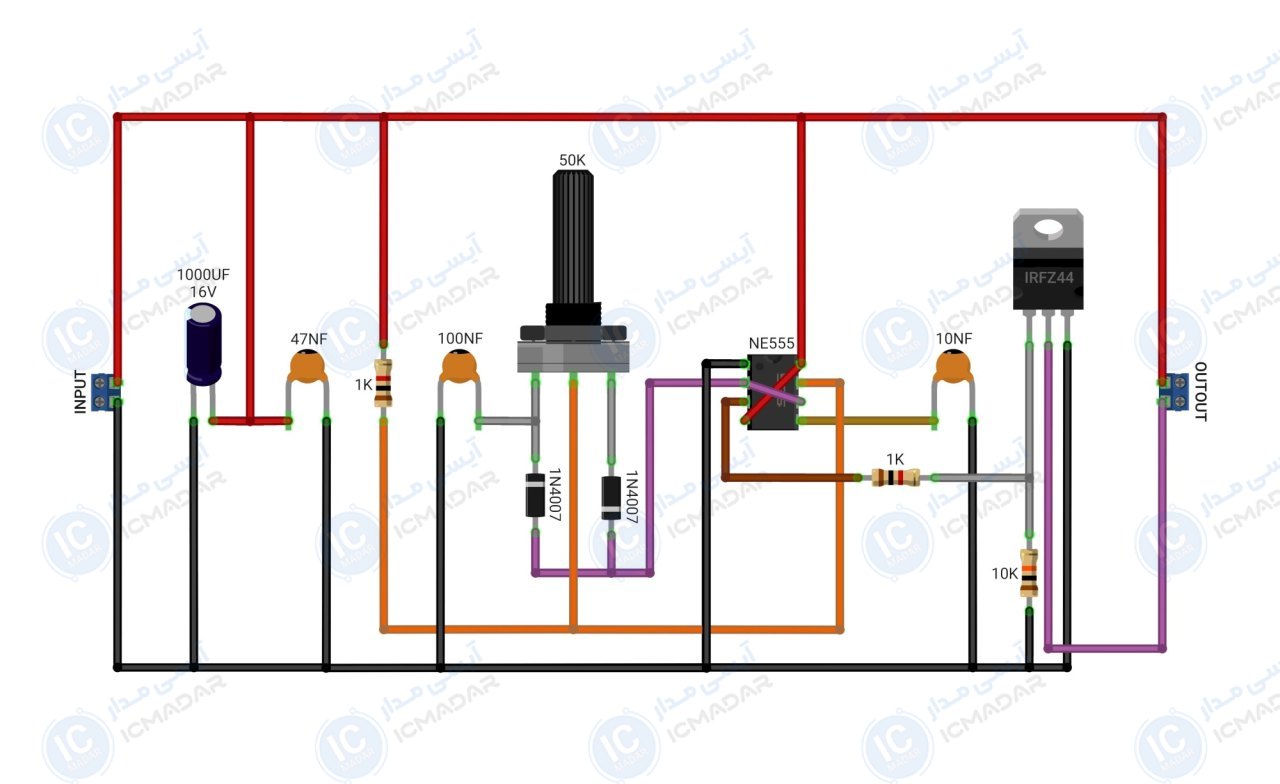

لیست قطعات

• ماسفت IRFZ44
• خازن 1000 میکرو فاراد 16 ولت
• خازن عدسی 47 نانو فاراد
• خازن عدسی 100 نانو فاراد
• خازن عدسی 10 نانو فاراد
• ولوم 50 کیلو اهم
• مقاومت 1 کیلو اهم دو عدد
• مقاومت 10 کیلو اهم
• ایسی 555
• دیود 1N4007 دو عدد
