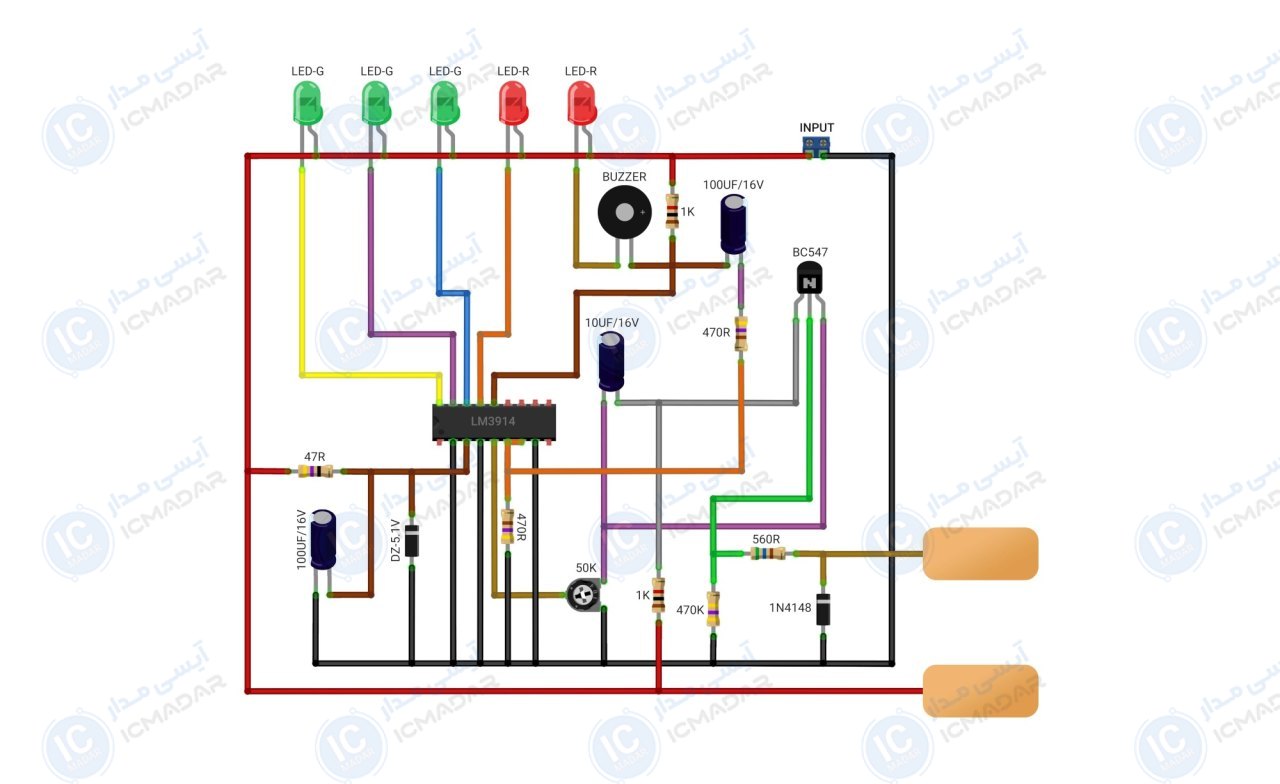

مدار استرس سنج
اندازهگیری استرس شخصی | پروژه علمی دانشآموزی | ابزار سرگرمی در جمعهای خانوادگی
توضیحات
تحلیل تخصصی مدار رو یاد بگیرمشخصات فنی
- • تراشه : LM3914
- • ورودی تغذیه : 9 ولت
- • نوع ورودی : مستقیم
- • تعداد ال ای دی : 5 عدد
- • زمان پاسخدهی : سریع
- • تنظیم حساسیت : دارد
- • فرکانس صدای بازر : ثابت
- • نوع خروجی : دو پد
- • پی سی بی : 75x35 میلیمتر
- • تعداد قطعات : 20 عدد
لیست قطعات
- آیسی LM3914
- ترانزیستور BC547
- خازن 100 میکرو فاراد 16 ولت دو عدد
- خازن 10 میکرو فاراد 16 ولت
- دیود زنر 5.1 ولت
- دیود 1N4148
- مقاومت 470 کیلو اهم
- مقاومت 1 کیلو اهم دو عدد
- مقاومت 470 اهم دو عدد
- مقاومت 560 اهم
- مقاومت 47 اهم
- ال ای دی سبز مات سه عدد
- ال ای دی قرمز مات دو عدد
- بازر
