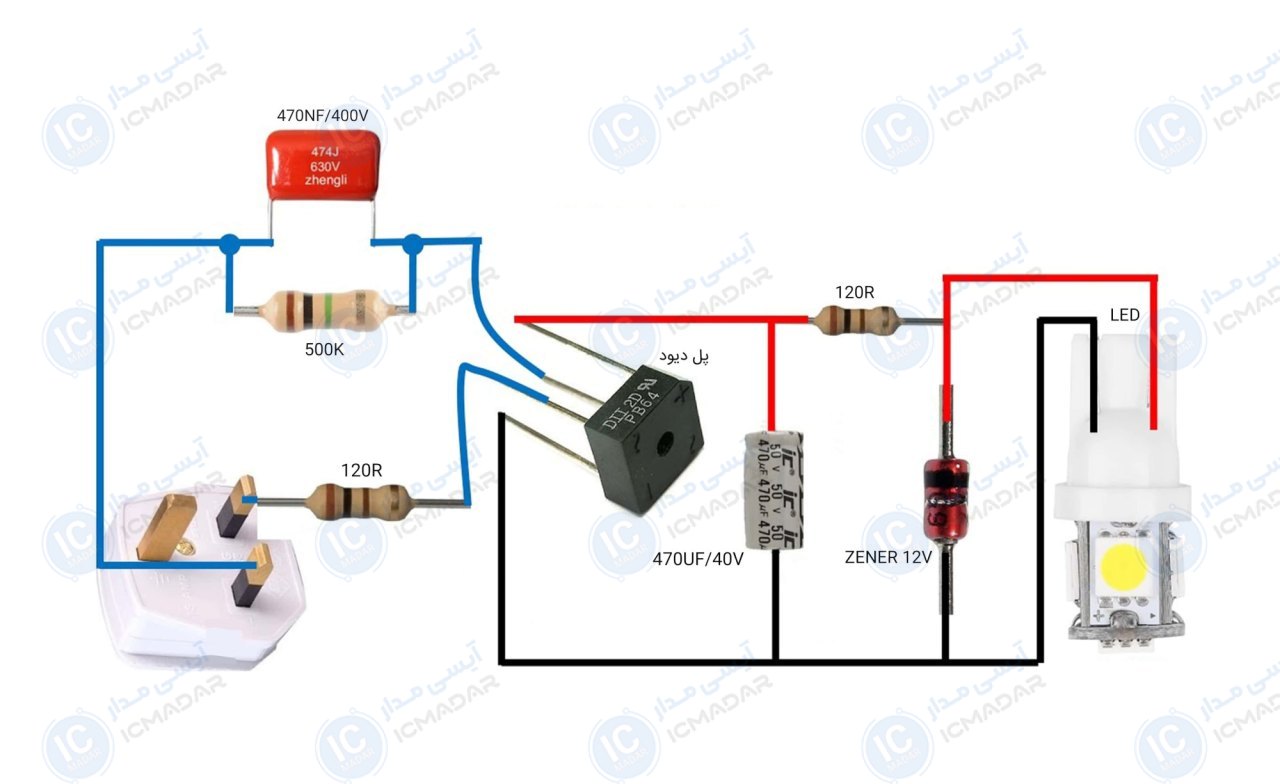

مدار روشن کردن پاور ال ای دی
روشنایی اضطراری | جایگزین لامپهای قدیمی | سیستمهای هشدار و راهنما
توضیحات
تحلیل تخصصی مدار رو یاد بگیرمشخصات فنی
- • تغذیه : 230 ولت
- • نوع ولتاژ : متناوب
- • تعداد ال ای دی : یک عدد
- • ماکزیموم توان : 8 وات
- • فرکانس عملکرد : 50 هرتز
- • زمان تثبیت ولتاژ : کمتر از 1 ثانیه
- • ریپل خروجی : کمتر از 100 میلیولت
- • ویژگی : کاهنده بدون ترانس
- • پی سی بی : 95 در 25 میلیمتر
- • تعداد قطعات : 8 عدد
لیست قطعات
- خازن 470 میکرو فاراد 50 ولت
- خازن 470 نانو فاراد 400 ولت پلی استر
- مقاومت 500 کیلو اهم 2 وات
- مقاومت 120 اهم 2 وات دو عدد
- پاور ال ای دی
- دیود زنر 12 ولت
- پل دیود
