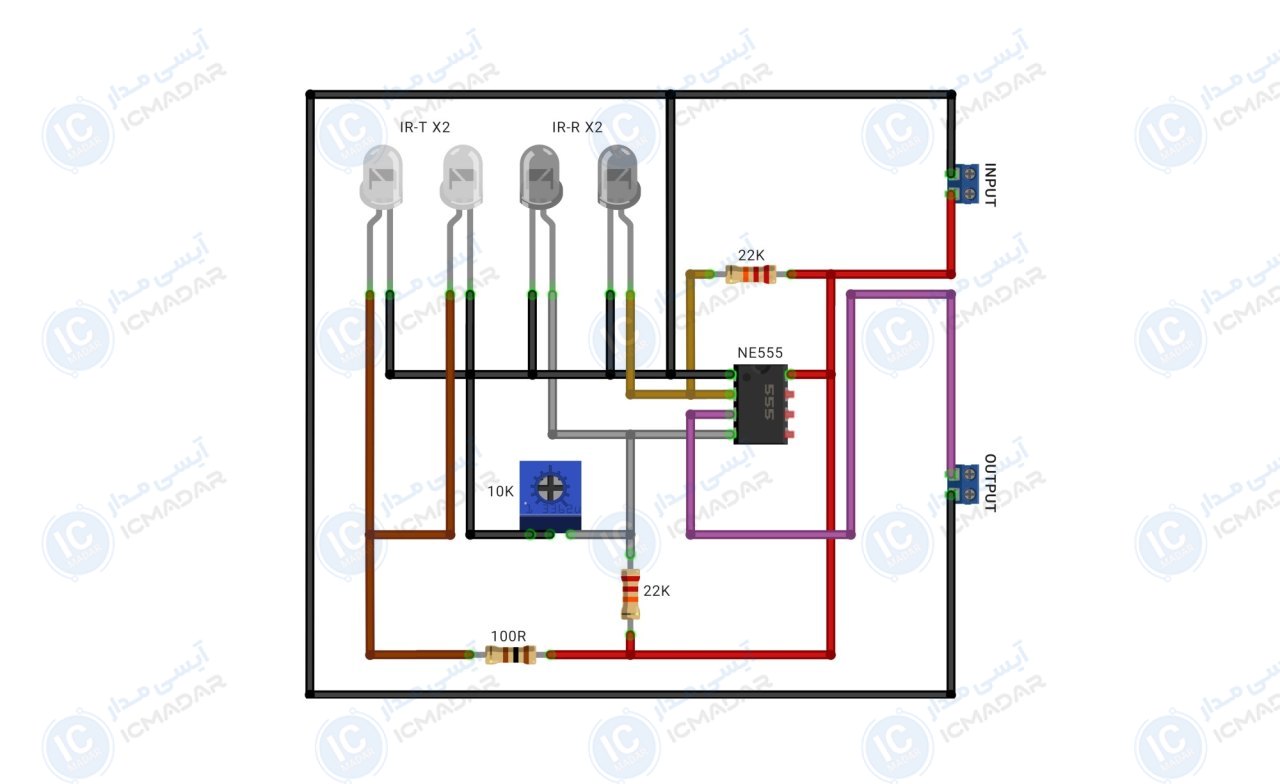

مدار سنسور مجاورتی هوشمند
فعالسازی سیستم هشدار | فعالسازی وسایل الکترونیکی | پروژههای آموزشی
توضیحات
رایگان تحلیل تخصصی مدار رو یاد بگیرمشخصات فنی
- • ورودی تغذیه : 5 تا 12 ولت
- • نوع ورودی : مستقیم
- • تراشه اصلی : NE555
- • مصرف جریان : 50 میلیامپر
- • نوع خروجی : دیجیتال پایدار
- • حساسیت قابل تنظیم : بله
- • تشخیص : ۵ تا ۲۰ سانتیمتر
- • نوع سنسور : بازتاب مادونقرمز
- • پی سی بی : _
- • تعداد قطعات : 9 عدد
لیست قطعات
- آیسی NE555
- فرستنده مادون قرمز دو عدد
- گیرنده مادون قرمز دو عدد
- مولتی ترن 10 کیلو اهم
- مقاومت 22 کیلو اهم دو عدد
- مقاومت 100 اهم
آشنایی با قطعات مدار
