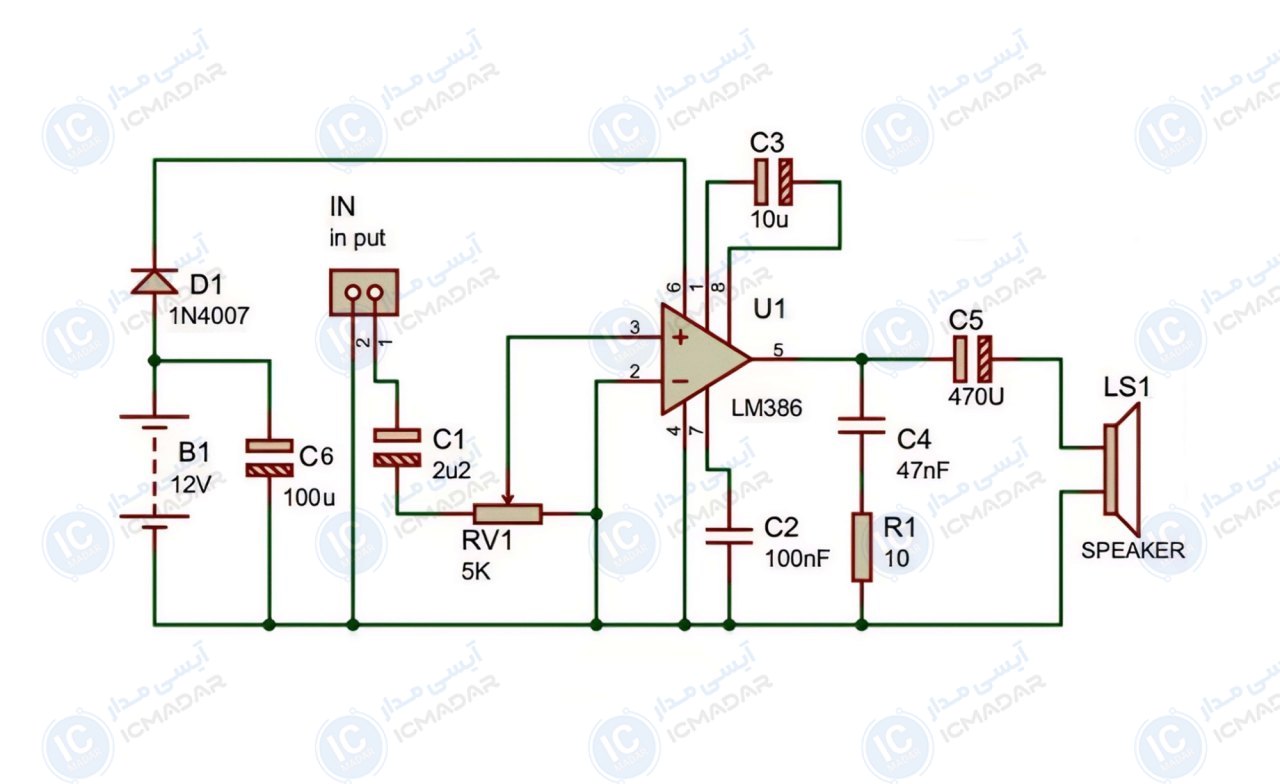

مدار آمپلی فایر ساده با LM386
آمپلیفایر پرتابل ساده | پروژه دانشآموزی | تست سیگنال صوتی
غیررسمی
این مدار به صورت غیررسمی منتشر شده؛ برای تبدیل به یک پروژه رسمی و حرفهای، درخواست ارتقا ثبت کن
توضیحات
لیست قطعات
- آیسی LM386
- دیود 1N4007
- بلندگوی 8 اهم 1 وات
- مقاومت 10 اهم
- پتانسیومتر 5 کیلو اهم
- خازن الکترولیت 470 میکروفاراد
- خازن الکترولیت 100 میکروفاراد
- خازن الکترولیت 10 میکروفاراد
- خازن الکترولیت 2.2 میکروفاراد
- خازن عدسی 100 نانوفاراد
- خازن عدسی 47 نانوفاراد
تو میتونی اولین سازنده باشی!
اگه پروژه رو ساختی به اشتراک بزار و اعتبار هدیه بگیر
