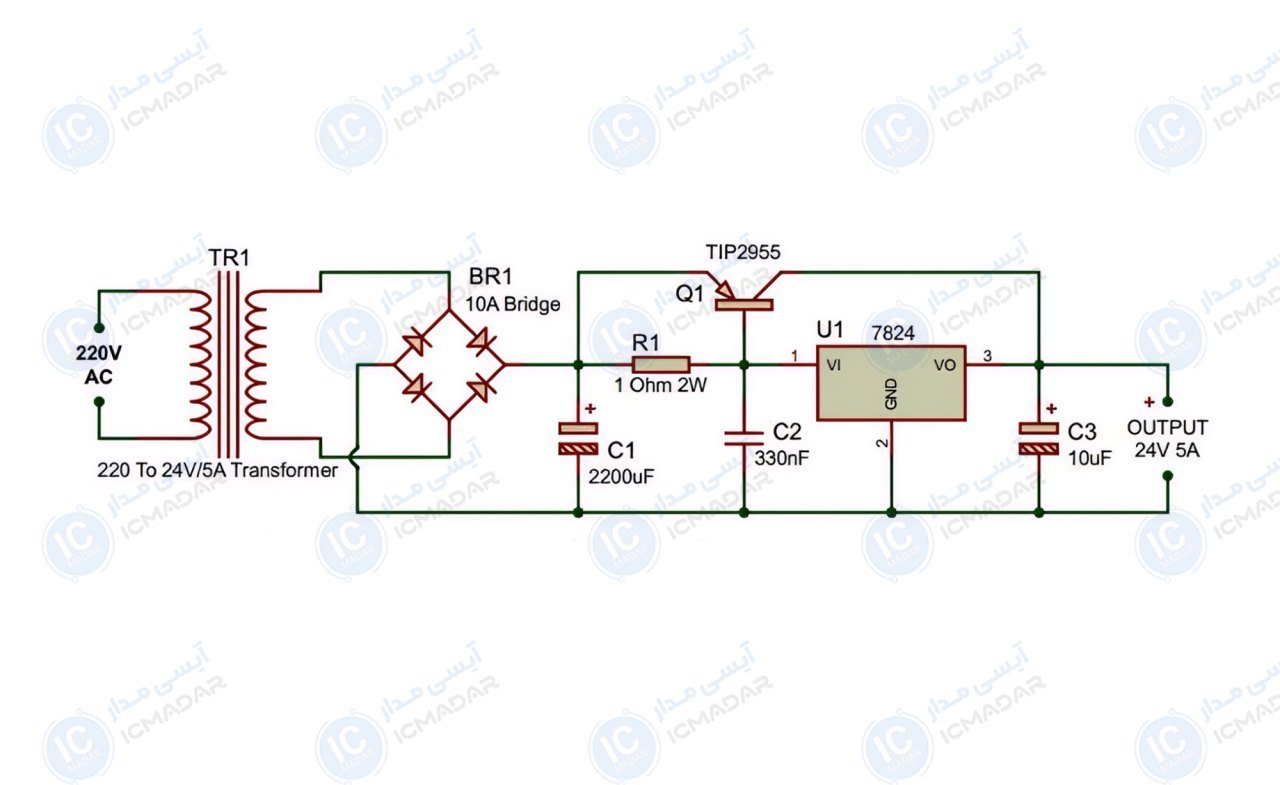

منبع تغذیه 24 ولت 5 آمپر
تغذیه موتورهای 24 ولت DC | سیستمهای کنترل صنعتی | تجهیزات روشنایی پرقدرت
غیررسمی
این مدار به صورت غیررسمی منتشر شده؛ برای تبدیل به یک پروژه رسمی و حرفهای، درخواست ارتقا ثبت کن
توضیحات
لیست قطعات
- آیسی 7824
- ترانزیستور TIP2955
- پل دیود 10 آمپر شانهای
- ترانس 220 ولت به 24 ولت 5 آمپر
- خازن الکترولیت 2200 میکرو فاراد 50 ولت
- خازن الکترولیت 10 میکرو فاراد 50 ولت
- خازن عدسی 330 نانو فاراد
- مقاومت 1 اهم 2 وات
تو میتونی اولین سازنده باشی!
اگه پروژه رو ساختی به اشتراک بزار و اعتبار هدیه بگیر
