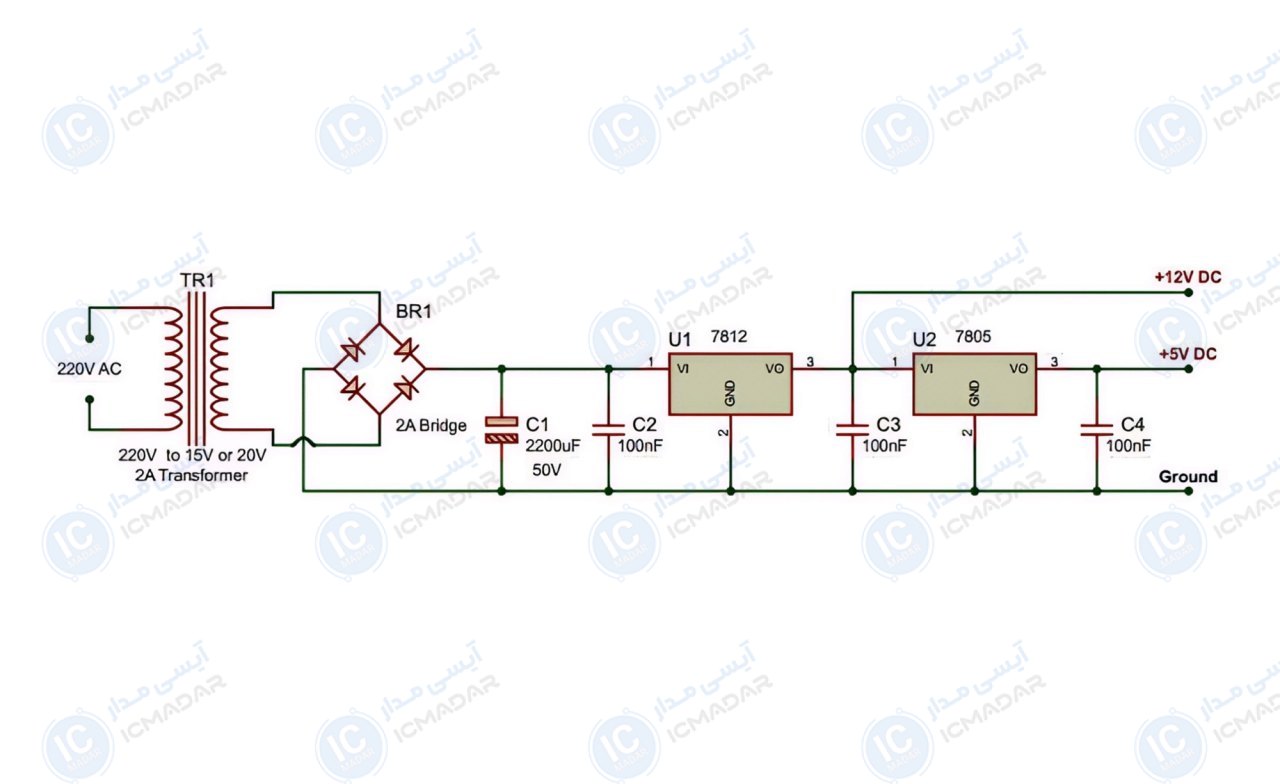

منبع تغذیه دوخروجی 5 و 12 ولت
بردهای آزمایشگاهی | پروژههای دانشجویی | ماژولهای سنسور
غیررسمی
این مدار به صورت غیررسمی منتشر شده؛ برای تبدیل به یک پروژه رسمی و حرفهای، درخواست ارتقا ثبت کن
توضیحات
لیست قطعات
- آیسی 7812
- آیسی 7805
- پل دیود 2 آمپر شانهای
- ترانسفورماتور 220 ولت به 15 تا 20 ولت 2 آمپر
- خازن الکترولیت 2200 میکرو فاراد 50 ولت
- خازن عدسی 100 نانو فاراد سه عدد
