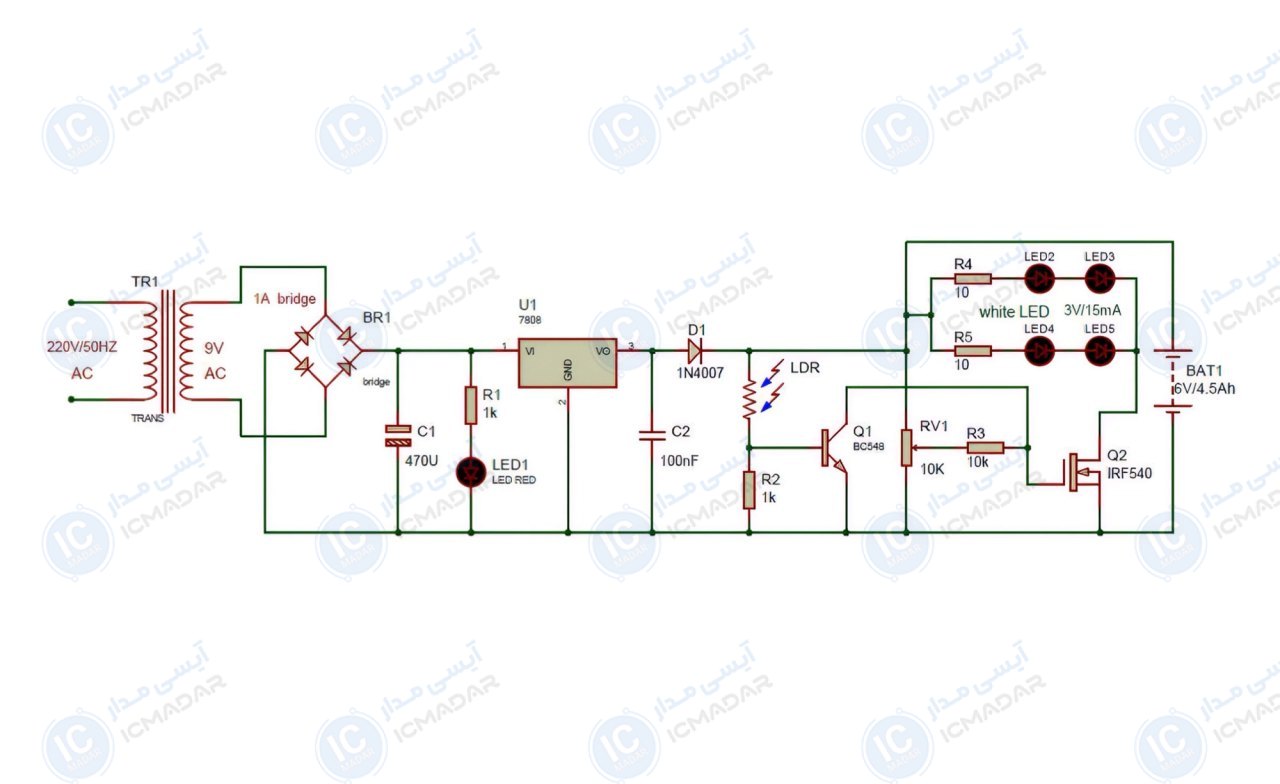

مدار چراغ اضطراری اتوماتیک
استفاده در راهپلهها و ورودیها | چراغ مطالعه اضطراری | کاربرد در اتاق خواب
غیررسمی
این مدار به صورت غیررسمی منتشر شده؛ برای تبدیل به یک پروژه رسمی و حرفهای، درخواست ارتقا ثبت کن
توضیحات
لیست قطعات
- رگولاتور ولتاژ 7808
- ترانزیستور IRF540
- ترانزیستور BC548
- پل دیودی یک آمپر
- خازن الکترولیت 470 میکرو فاراد 25 ولت
- خازن عدسی 100 نانو فاراد
- دیود 1N4007
- مقاومت 10 کیلو اهم
- مقاومت 1 کیلو اهم دو عدد
- مقاومت 10 اهم دو عدد
- پتانسیومتر 10 کیلو اهم
- LED پرنور سفید 3 ولت 15 میلی آمپر چهار عدد
- LED قرمز 5 میلیمتر
- فتوسل LDR
- باتری 6 ولت 4.5 آمپر ساعت
- ترانسفورماتور 220 ولت به 9 ولت
