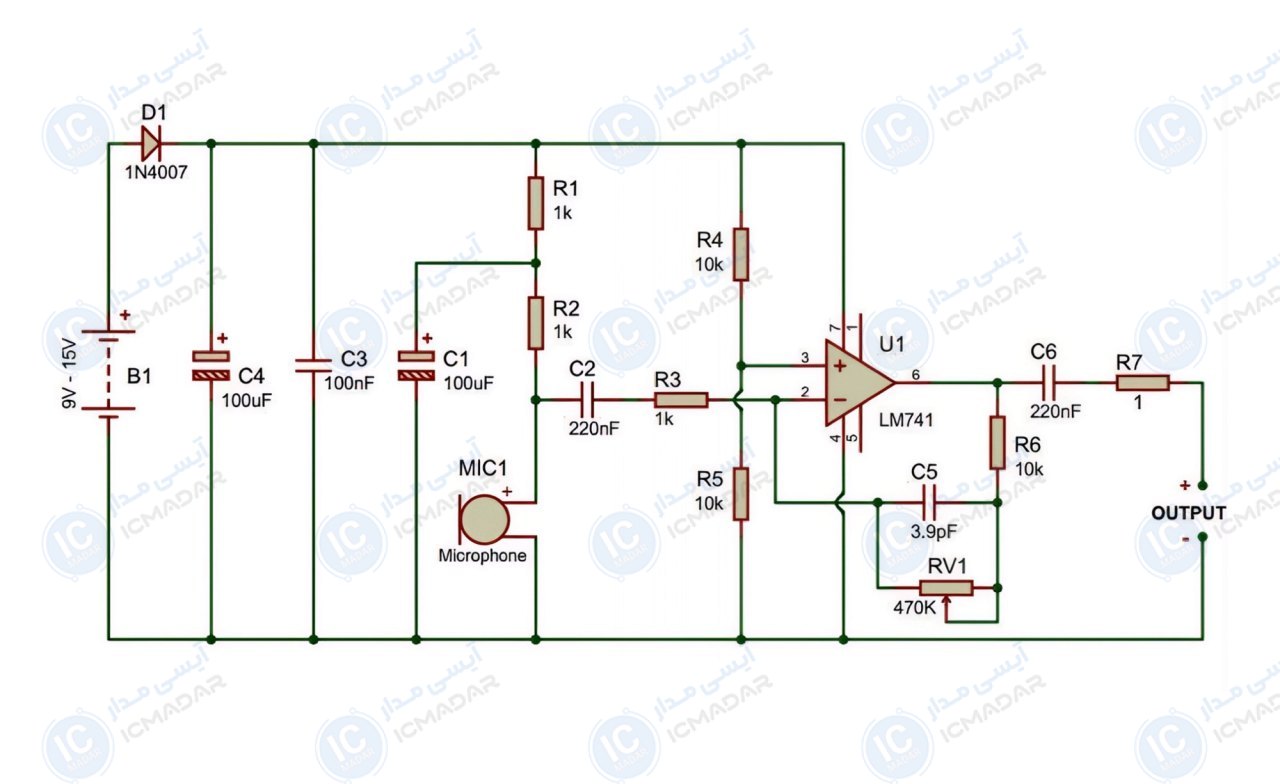

مدار تقویت کننده میکروفن با آپ امپ 741
رابط میکروفن به آمپلیفایر | استفاده در سیستمهای صوتی | پروژههای دانشجویی
غیررسمی
این مدار به صورت غیررسمی منتشر شده؛ برای تبدیل به یک پروژه رسمی و حرفهای، درخواست ارتقا ثبت کن
توضیحات
لیست قطعات
- آیسی LM741
- میکروفن خازنی
- دیود 1N4007
- خازن الکترولیت 100 میکرو فاراد 25 ولت دو عدد
- خازن عدسی 220 نانو فاراد دو عدد
- خازن عدسی 100 نانو فاراد
- خازن عدسی 3.9 پیکو فاراد
- مقاومت 10 کیلو اهم سه عدد
- مقاومت 1 کیلو اهم سه عدد
- مقاومت 1 اهم
- پتانسیومتر 470 کیلو اهم
