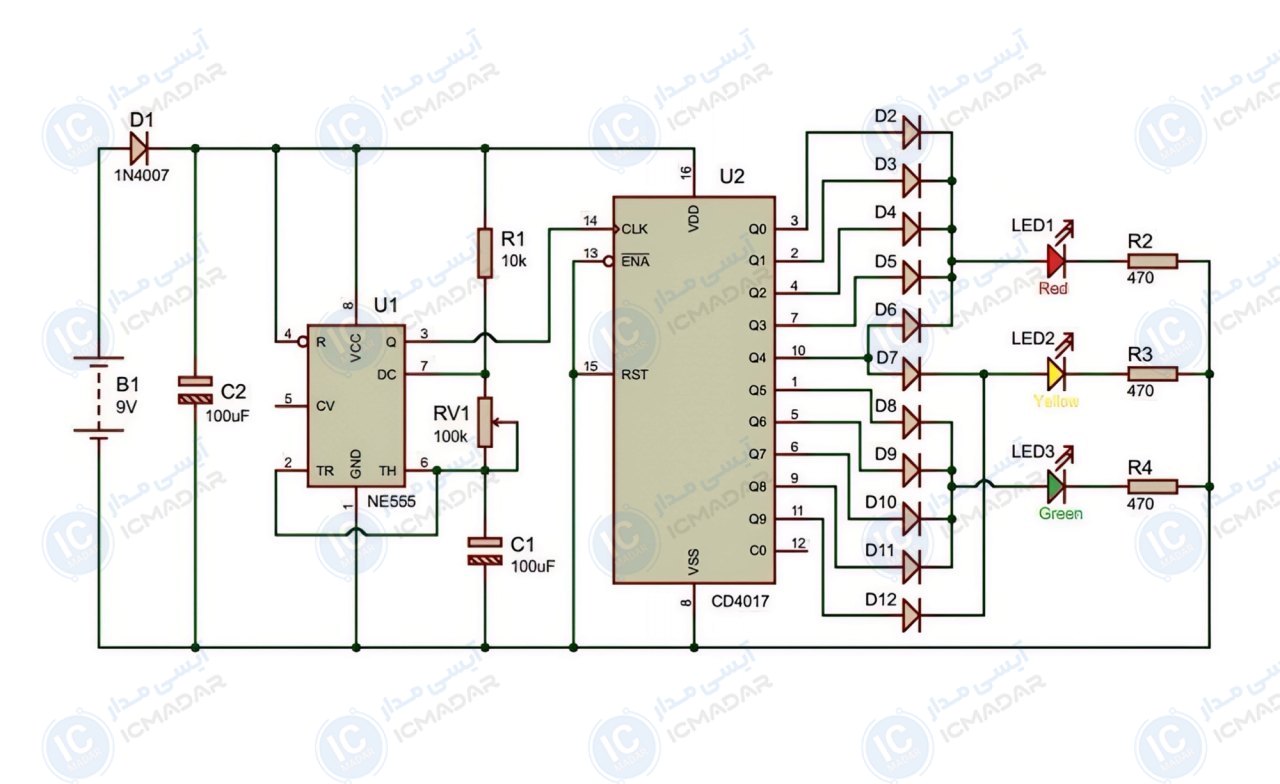

مدار چراغ راهنمایی با آیسی NE555 و آیسی 4017
آموزش مفاهیم دیجیتال | پروژههای دانشجویی | شبیهسازی چراغ راهنمایی
غیررسمی
این مدار به صورت غیررسمی منتشر شده؛ برای تبدیل به یک پروژه رسمی و حرفهای، درخواست ارتقا ثبت کن
توضیحات
لیست قطعات
- آیسی NE555
- آیسی CD4017
- دیود 1N4007
- دیود 1N4148 یازده عدد
- خازن الکترولیت 100 میکرو فاراد 25 ولت دو عدد
- مقاومت 10 کیلو اهم
- مقاومت 470 اهم سه عدد
- پتانسیومتر 100 کیلو اهم
- LED قرمز
- LED زرد
- LED سبز
