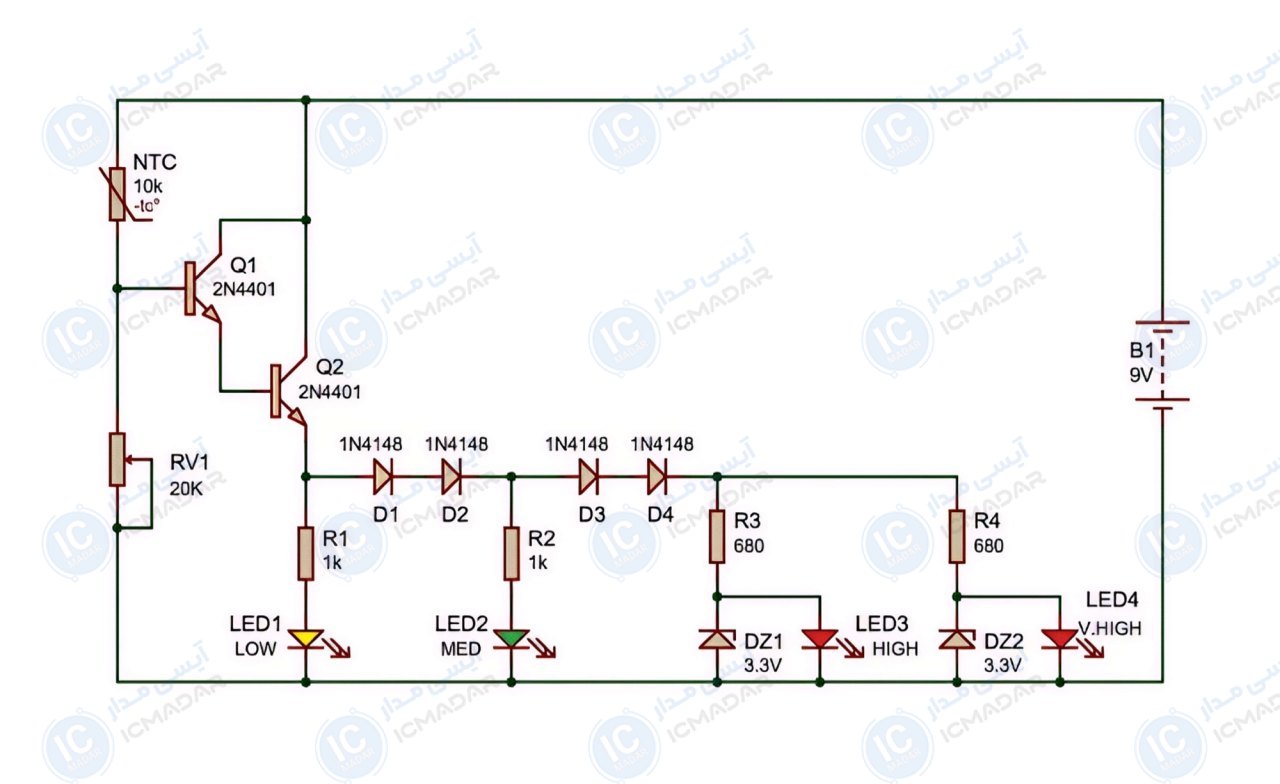

مدار دماسنج با نشانگر LED
نمایش دمای محیط در اتاقها | استفاده در آزمایشگاهها | نمایش دما در کارخانهها
غیررسمی
این مدار به صورت غیررسمی منتشر شده؛ برای تبدیل به یک پروژه رسمی و حرفهای، درخواست ارتقا ثبت کن
توضیحات
لیست قطعات
- ترانزیستور 2N4401 دو عدد
- دیود 1N4148 چهار عدد
- دیود زنر 3.3 ولت دو عدد
- مقاومت 1 کیلو اهم دو عدد
- مقاومت 680 اهم دو عدد
- مقاومت حرارتی 10 کیلو اهم (NTC)
- پتانسیومتر 20 کیلو اهم
- چهار عدد LED پنج میلیمتر معمولی
- ترمینال پیچی 2 پین برای اتصال تغذیه
- باتری 9 ولت
