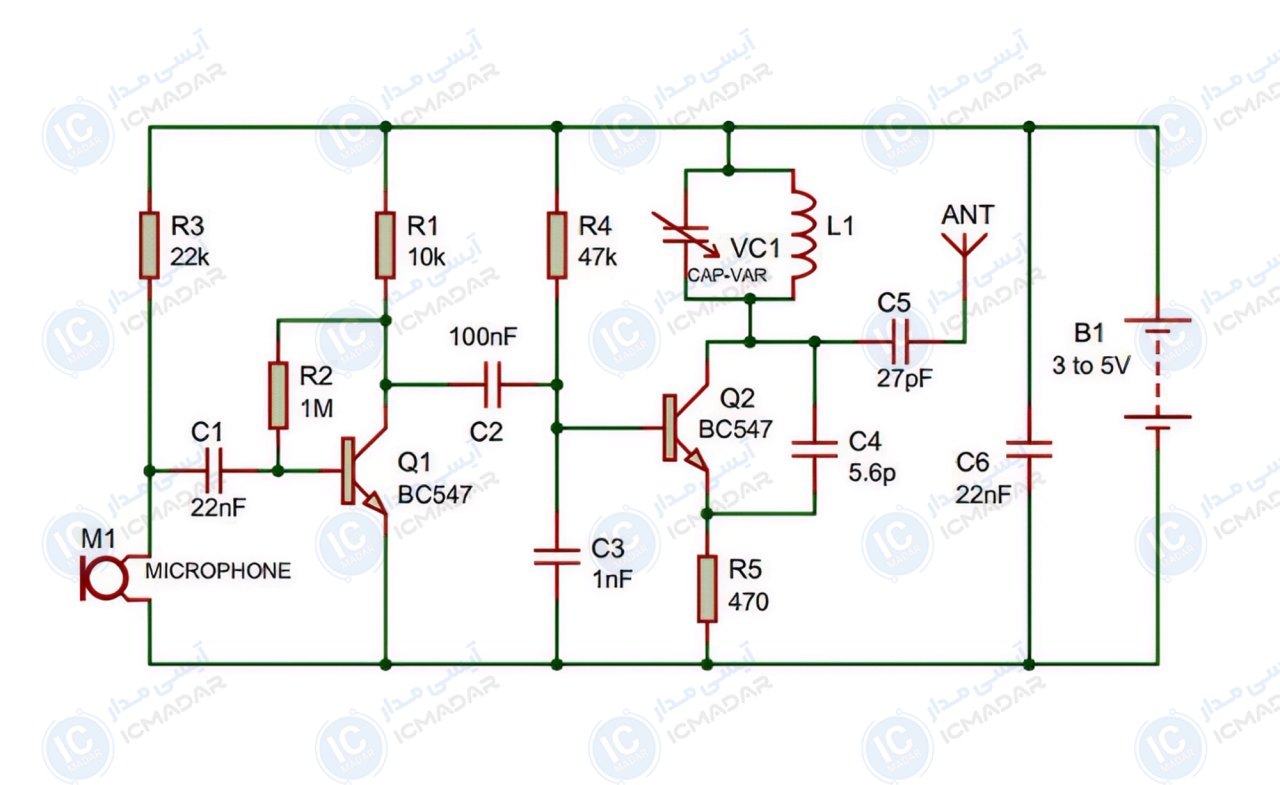

مدار فرستنده FM با برد 300 متر و ولتاژ 3 ولت
انتقال صدا بیسیم | آموزش مفاهیم RF | پروژه سرگرمی
غیررسمی
این مدار به صورت غیررسمی منتشر شده؛ برای تبدیل به یک پروژه رسمی و حرفهای، درخواست ارتقا ثبت کن
توضیحات
لیست قطعات
- ترانزیستور BC547 دو عدد
- میکروفن خازنی
- مقاومت 1 مگا اهم
- مقاومت 47 کیلو اهم
- مقاومت 22 کیلو اهم
- مقاومت 10 کیلو اهم
- مقاومت 470 اهم
- خازن عدسی 100 نانو فاراد
- خازن عدسی 22 نانو فاراد دو عدد
- خازن عدسی 1 نانو فاراد
- خازن عدسی 27 پیکو فاراد
- خازن عدسی 5.6 پیکو فاراد
- خازن متغیر 6 تا 45 پیکو فاراد
- سلف و آنتن طبق توضیحات
