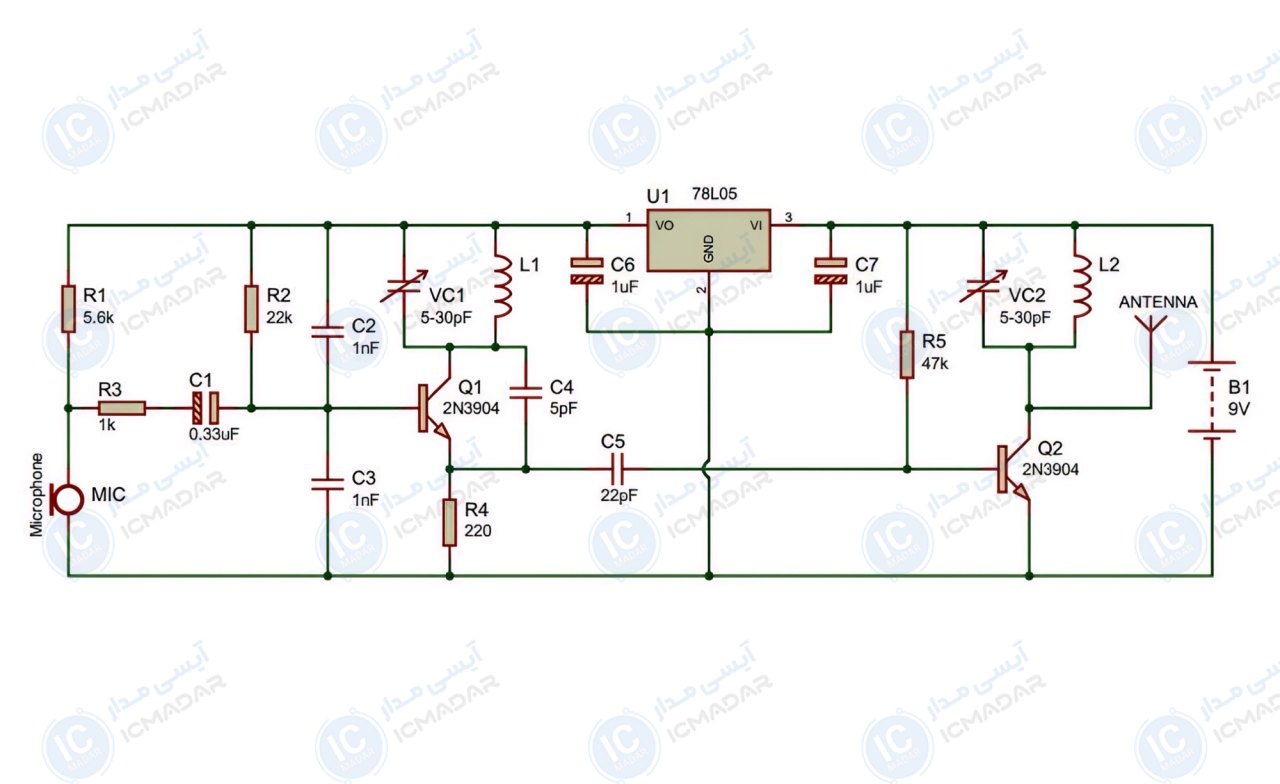

مدار فرستنده FM پایدار با برد بالا
ارتباط بیسیم آزمایشی | پروژههای تحقیقاتی | تست آنتنهای مختلف
غیررسمی
این مدار به صورت غیررسمی منتشر شده؛ برای تبدیل به یک پروژه رسمی و حرفهای، درخواست ارتقا ثبت کن
توضیحات
لیست قطعات
- آیسی 78L05
- ترانزیستور 2N3904 دو عدد
- میکروفن خازنی
- خازن الکترولیت 1 میکرو فاراد 50 ولت دو عدد
- خازن الکترولیت 0.33 میکرو فاراد 50 ولت
- خازن عدسی 22 پیکو فاراد
- خازن عدسی 5 پیکو فاراد
- خازن عدسی 1 نانو فاراد دو عدد
- خازن تریمر 30 پیکو فاراد دو عدد
- مقاومت 47 کیلو اهم
- مقاومت 22 کیلو اهم
- مقاومت 5.6 کیلو اهم
- مقاومت 1 کیلو اهم
- مقاومت 220 اهم
- سلفهای L1 و L2 و آنتن طبق توضیحات
