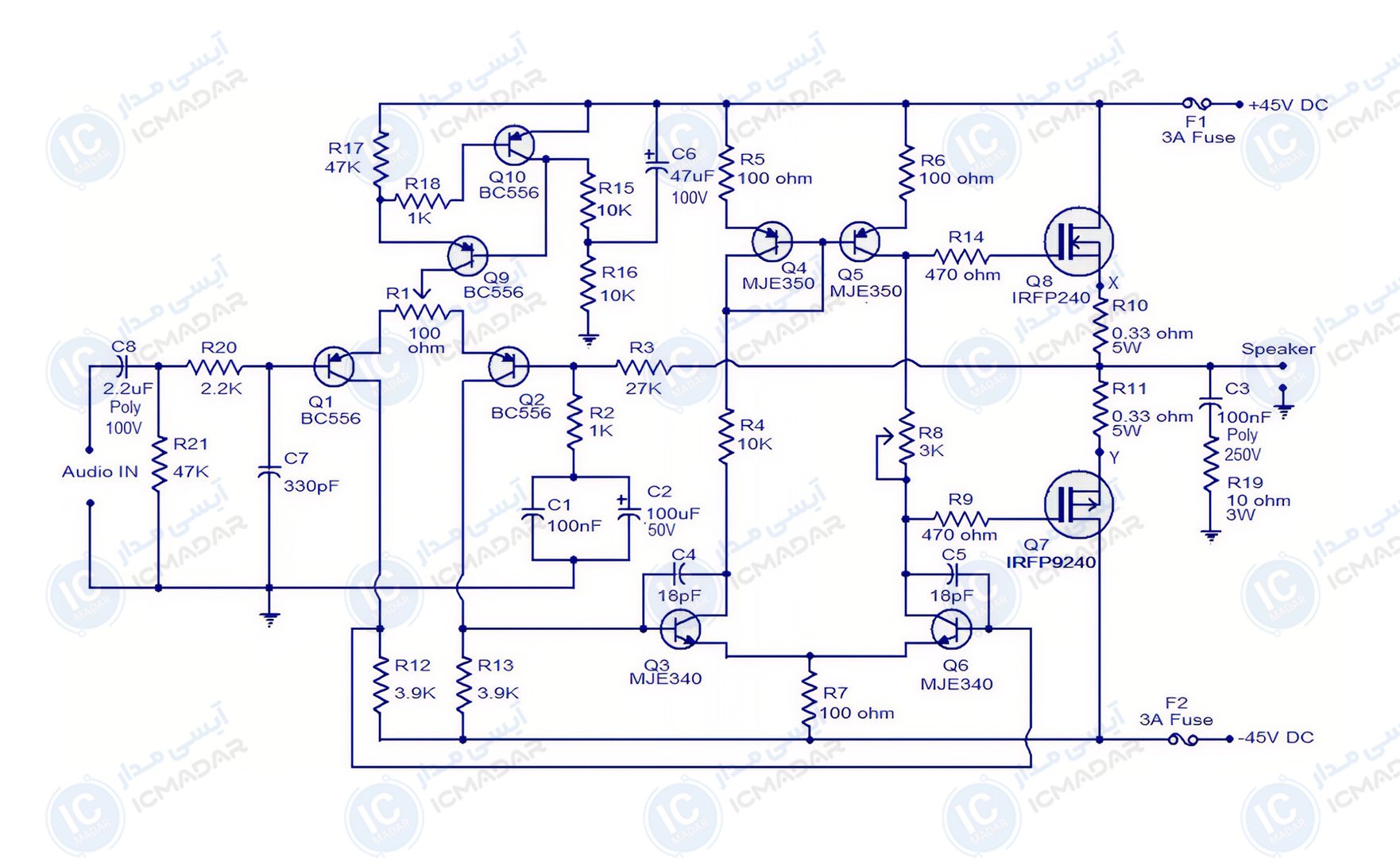

تقویت کننده 100 وات با ماسفت
سیستم صوتی حرفهای | تقویت کننده کنسرت | آمپلیفایر گیتار الکتریک
غیررسمی
این مدار به صورت غیررسمی منتشر شده؛ برای تبدیل به یک پروژه رسمی و حرفهای، درخواست ارتقا ثبت کن
توضیحات
لیست قطعات
- ماسفت IRFP240
- ماسفت IRFP9240
- ترانزیستور BC556
- ترانزیستور MJE340
- دو عدد ترانزیستور MJE340
- خازن الکترولیت 10000 میکرو فاراد
- دو عدد خازن الکترولیت 10000 میکرو فاراد
- خازن الکترولیت 47 میکرو فاراد 100 ولت
- خازن عدسی 2.2 میکرو فاراد 100 ولت
- خازن عدسی 100 نانو فاراد 250 ولت
- خازن عدسی 330 پیکو فاراد
- مقاومت 47 کیلو اهم
- دو عدد مقاومت 47 کیلو اهم
- مقاومت 10 کیلو اهم
- دو عدد مقاومت 10 کیلو اهم
- مقاومت 3.9 کیلو اهم
- دو عدد مقاومت 3.9 کیلو اهم
- مقاومت 2.2 کیلو اهم
- مقاومت 1 کیلو اهم
- مقاومت 470 اهم
- دو عدد مقاومت 470 اهم
- مقاومت 100 اهم
- سه عدد مقاومت 100 اهم
- مقاومت 10 اهم 3 وات
- پتانسیومتر 10 کیلو اهم
- پتانسیومتر 1 کیلو اهم
- بلندگو 8 اهم 100 وات
