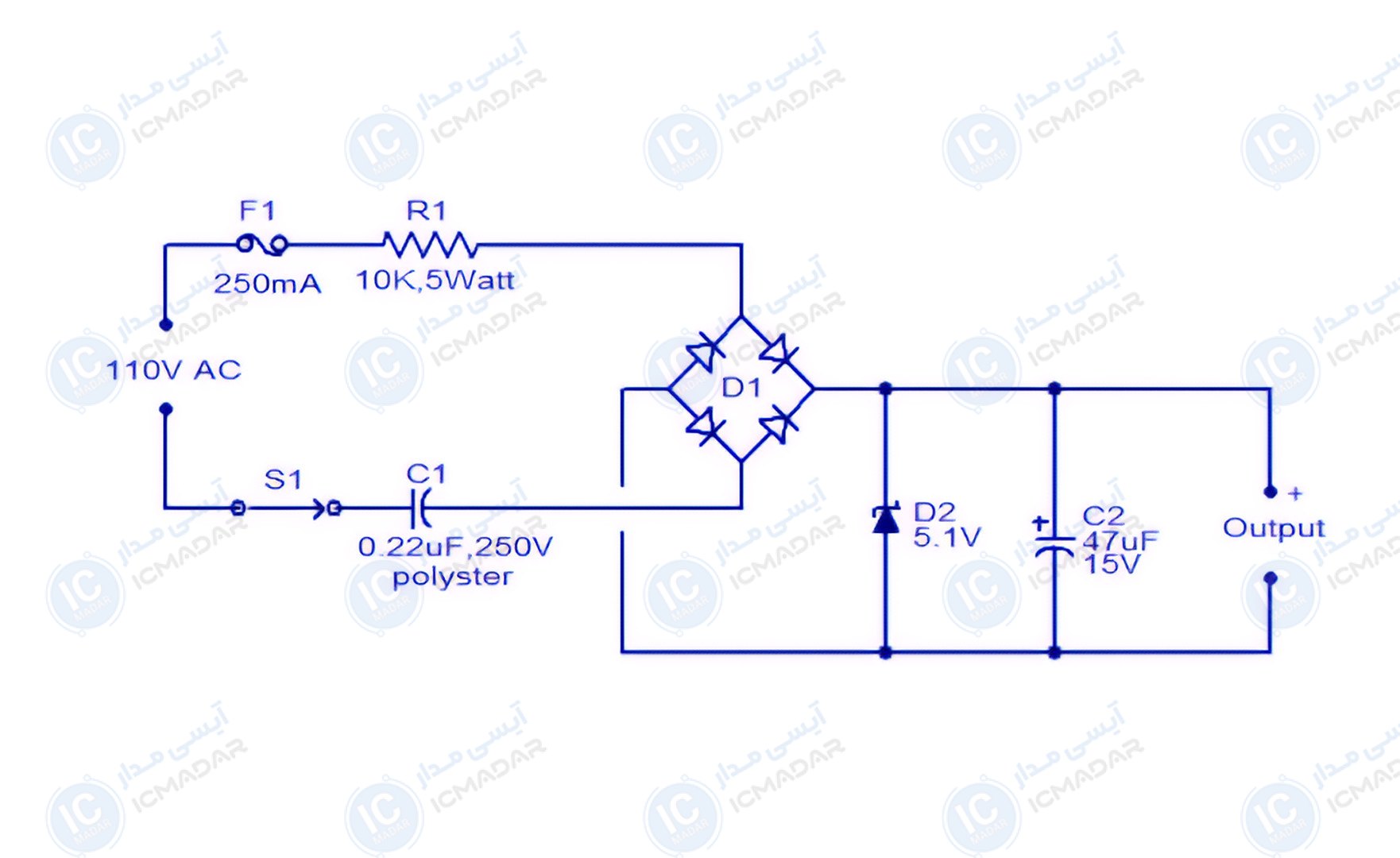

مدار منبع تغذیه 5 ولت بدون ترانسفورماتور
تغذیه مدارات کم مصرف | سنسورهای بیسیم | کنترلرهای کوچک
غیررسمی
این مدار به صورت غیررسمی منتشر شده؛ برای تبدیل به یک پروژه رسمی و حرفهای، درخواست ارتقا ثبت کن
توضیحات
لیست قطعات
- دیود زنر 5.1 ولت
- پل دیودی (یا چهار عدد دیود 1N4007)
- خازن پلی استر 0.22 میکرو فاراد 250 ولت
- خازن الکترولیت 47 میکرو فاراد 15 ولت
- مقاومت 10 کیلو اهم 5 وات
- فیوز 250 میلیآمپر
