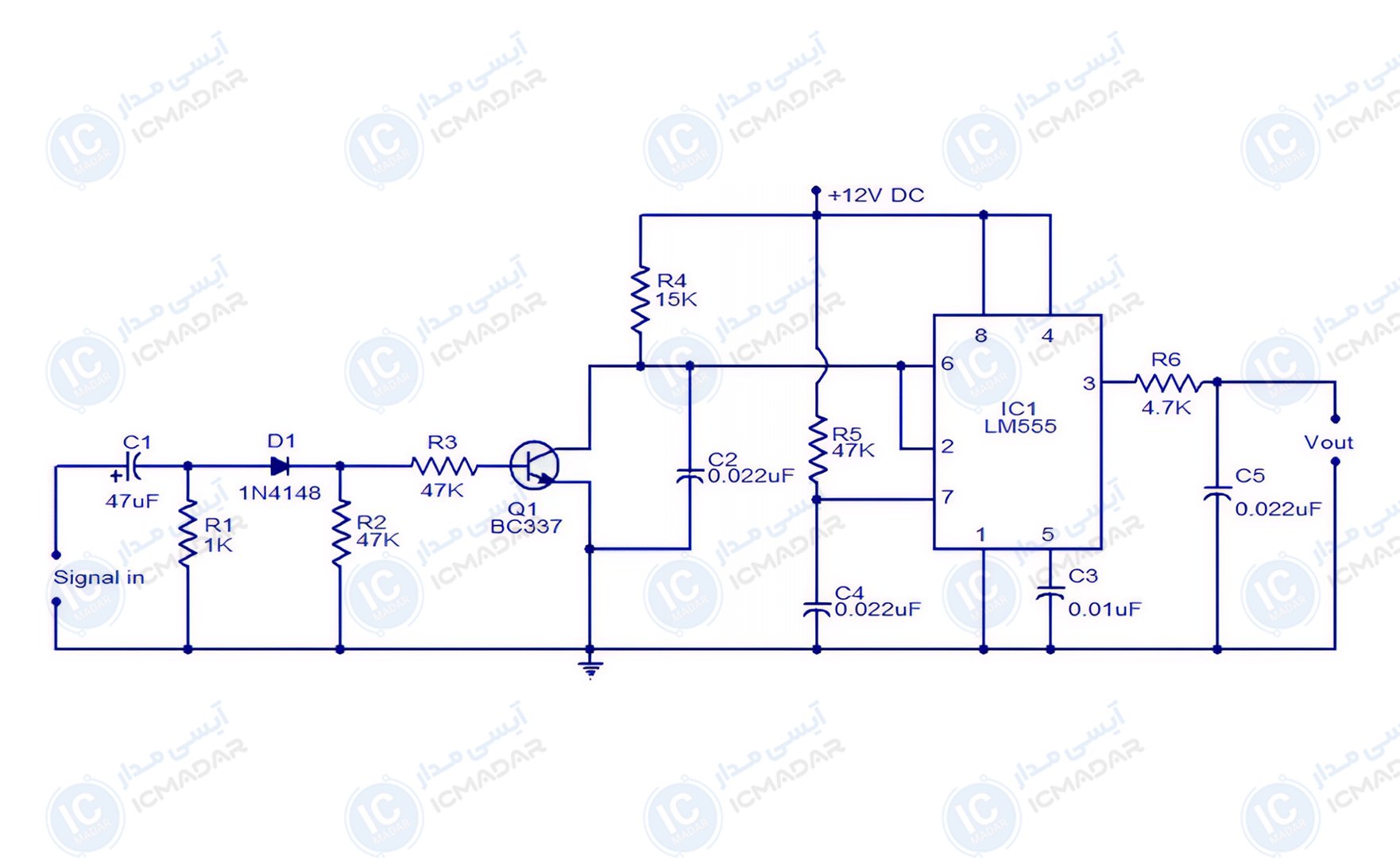

مدار مبدل فرکانس به ولتاژ
اندازهگیری سرعت موتور (تاکومتر) | اندازهگیری فرکانس سیگنالهای دیجیتال | سیستمهای کنترل سرعت
غیررسمی
این مدار به صورت غیررسمی منتشر شده؛ برای تبدیل به یک پروژه رسمی و حرفهای، درخواست ارتقا ثبت کن
توضیحات
لیست قطعات
- آیسی LM555
- ترانزیستور BC337
- دیود 1N4148
- خازن الکترولیت 47 میکرو فاراد
- خازن عدسی 0.022 میکرو فاراد سه عدد
- مقاومت 15 کیلو اهم
- مقاومت 47 کیلو اهم دو عدد
- مقاومت 4.7 کیلو اهم
