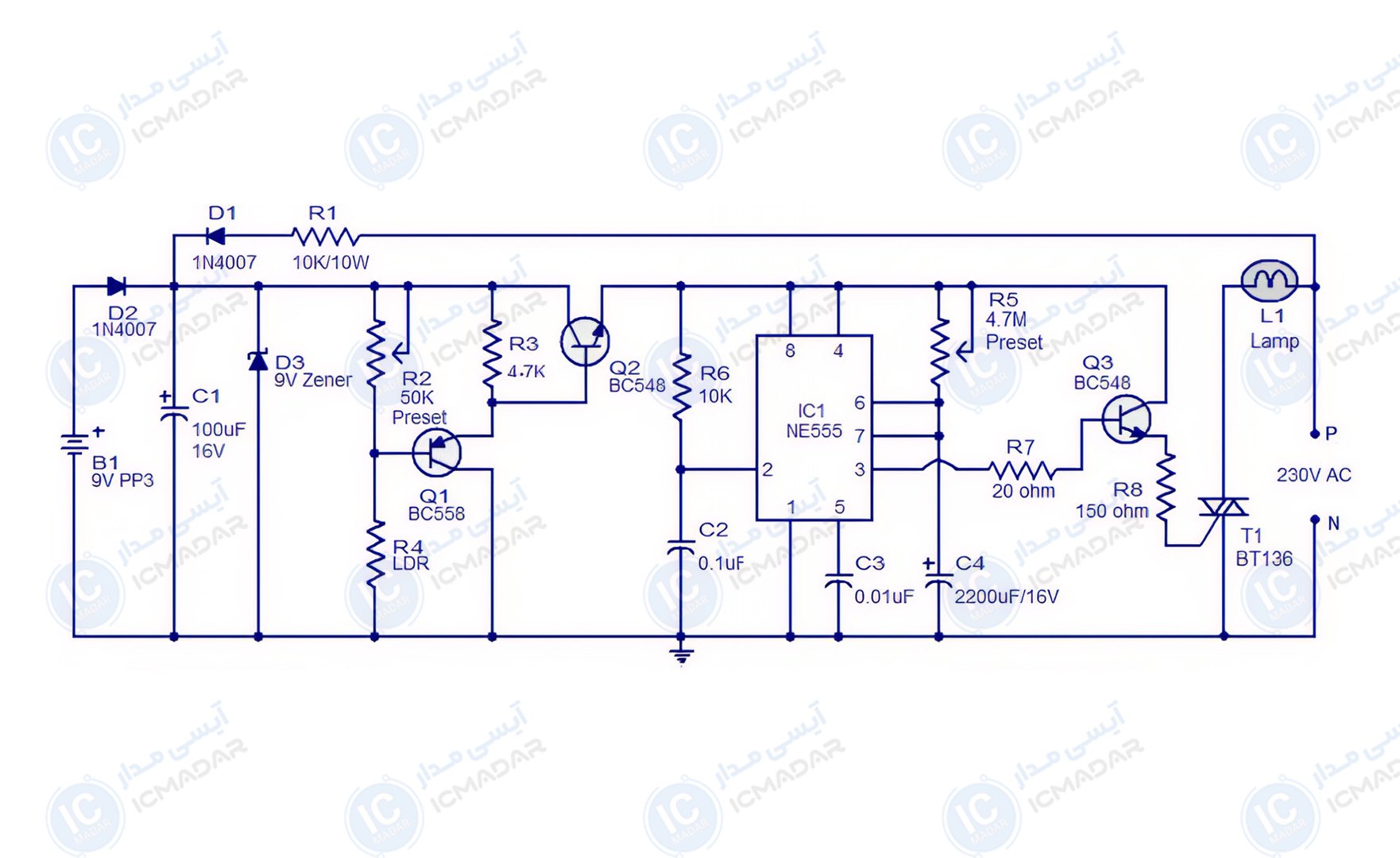

مدار چراغ اتوماتیک خودکار
چراغهای حیاط و بیرون منزل | چراغهای راهرو و راهپله | چراغهای اتاق خواب
غیررسمی
این مدار به صورت غیررسمی منتشر شده؛ برای تبدیل به یک پروژه رسمی و حرفهای، درخواست ارتقا ثبت کن
توضیحات
لیست قطعات
- آیسی NE555
- ترایاک BT136
- ترانزیستور BC558
- ترانزیستور BC548 دو عدد
- دیود زنر 9 ولت
- دیود 1N4007 دو عدد
- مقاومت نوری LDR
- خازن الکترولیت 1000 میکرو فاراد 16 ولت
- خازن الکترولیت 2200 میکرو فاراد 16 ولت
- خازن عدسی 0.1 میکرو فاراد دو عدد
- خازن عدسی 0.01 میکرو فاراد
- مقاومت 10 کیلو اهم 10 وات
- مقاومت 4.7 کیلو اهم
- مقاومت 10 کیلو اهم
- مقاومت 20 اهم
- مقاومت 150 اهم
- پتانسیومتر 50 کیلو اهم
- پتانسیومتر 4.7 مگا اهم
