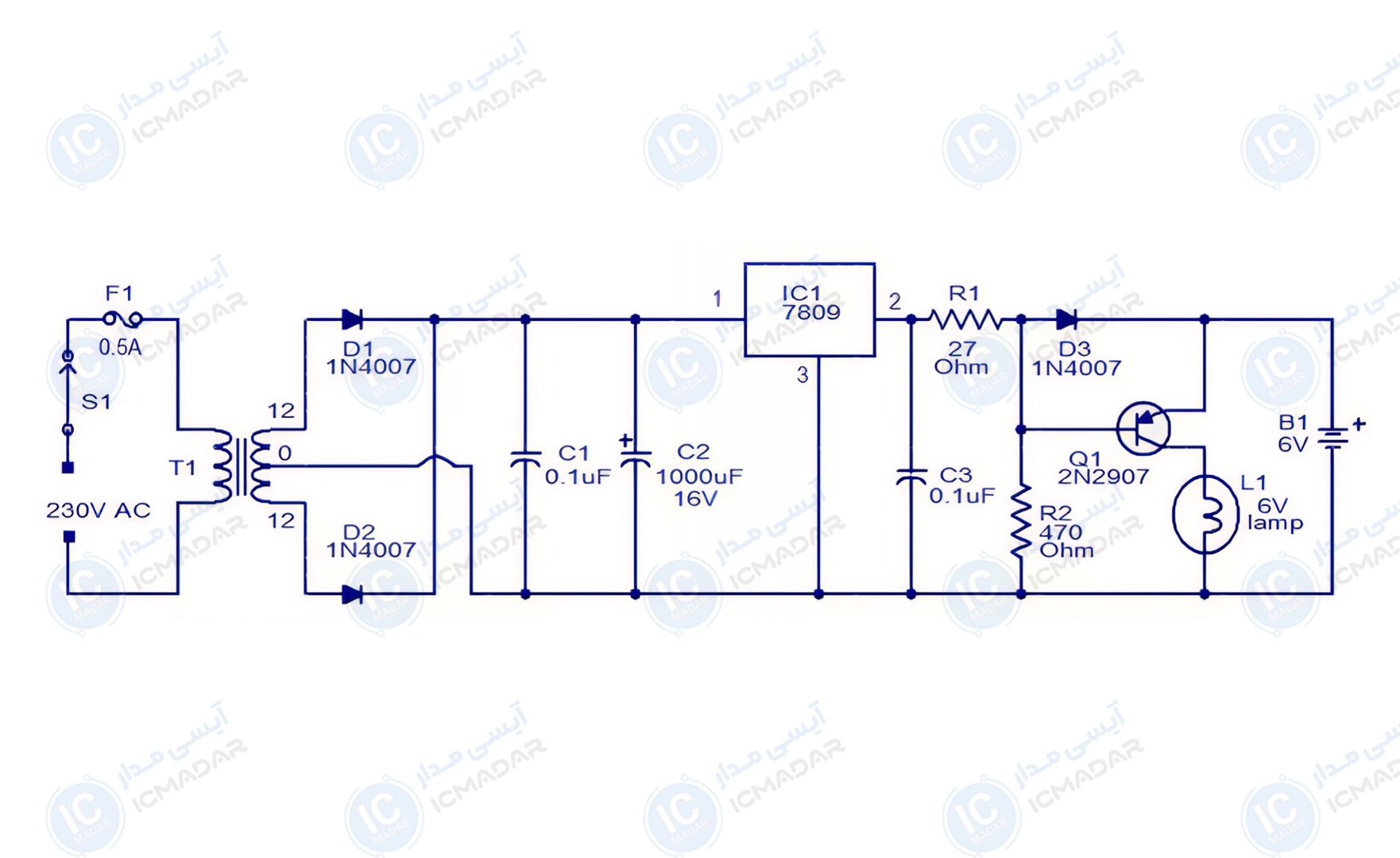

مدار چراغ اضطراری خودکار
چراغهای اضطراری ساختمانها | چراغهای راهرو و پلهها | چراغهای خروج اضطراری
غیررسمی
این مدار به صورت غیررسمی منتشر شده؛ برای تبدیل به یک پروژه رسمی و حرفهای، درخواست ارتقا ثبت کن
توضیحات
لیست قطعات
- آیسی 7809
- ترانزیستور 2N2907
- دو عدد دیود 1N4007
- ترانسفورماتور 230V به 12-0-12V 500mA
- باتری 6 ولت
- لامپ 6 ولت
- خازن الکترولیت 1000 میکرو فاراد 16 ولت
- دو عدد خازن عدسی 0.1 میکرو فاراد
- مقاومت 27 اهم
- مقاومت 470 اهم
- فیوز 0.5 آمپر
