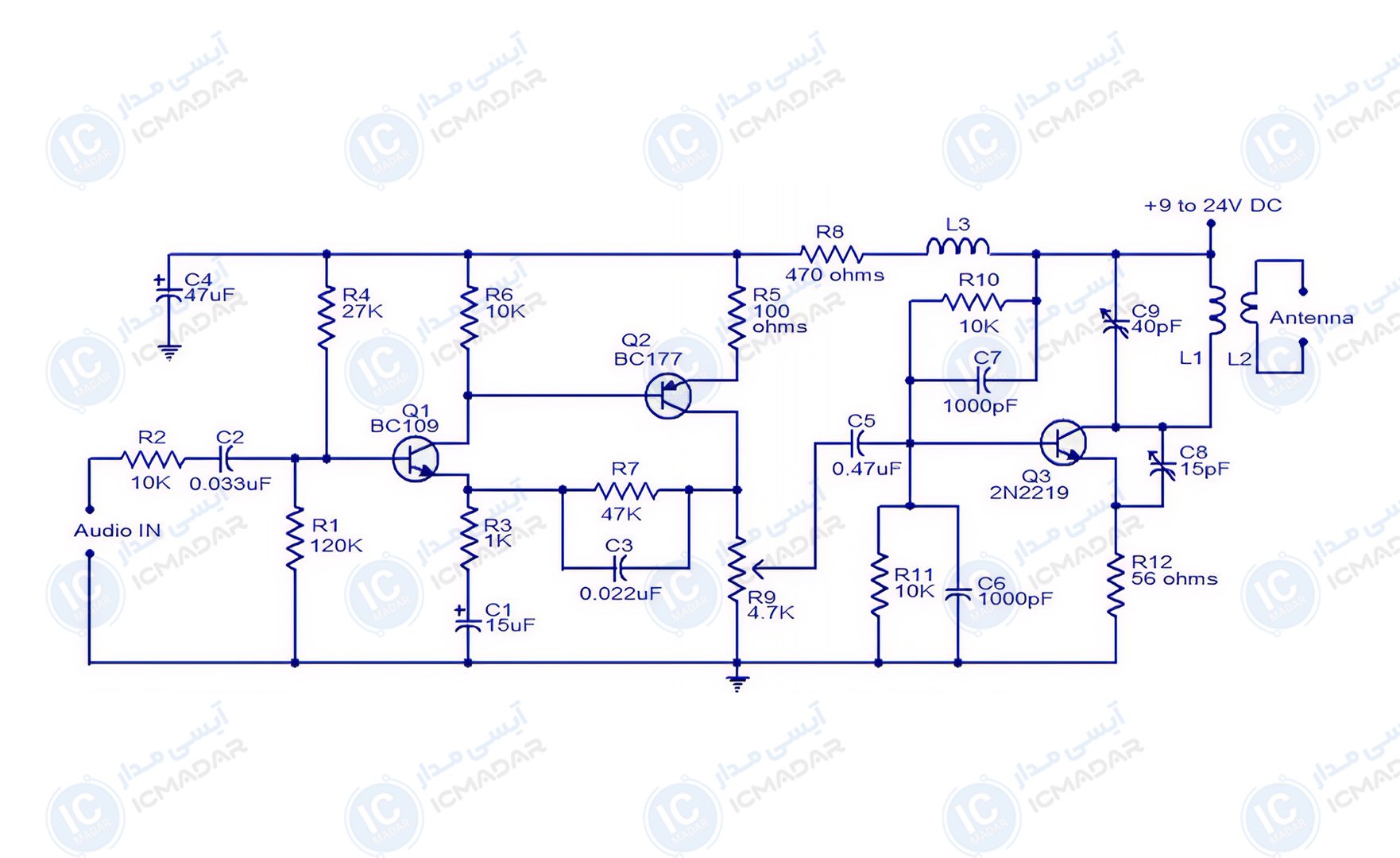

مدار فرستنده اف ام 2 کیلومتری
سیستم رادیویی محلی | انتقال صوت در محیطهای بزرگ | پروژههای دانشآموزی
غیررسمی
این مدار به صورت غیررسمی منتشر شده؛ برای تبدیل به یک پروژه رسمی و حرفهای، درخواست ارتقا ثبت کن
توضیحات
لیست قطعات
- ترانزیستور BC548 سه عدد
- خازن عدسی 0.033 میکرو فاراد
- خازن عدسی 0.022 میکرو فاراد
- خازن عدسی 1000 پیکو فاراد دو عدد
- خازن الکترولیت 47 میکرو فاراد
- مقاومت 120 کیلو اهم
- مقاومت 10 کیلو اهم چهار عدد
- مقاومت 47 کیلو اهم
- مقاومت 4.7 کیلو اهم
- مقاومت 470 اهم
- مقاومت 56 اهم
- سلف L3 نوع 220UH
