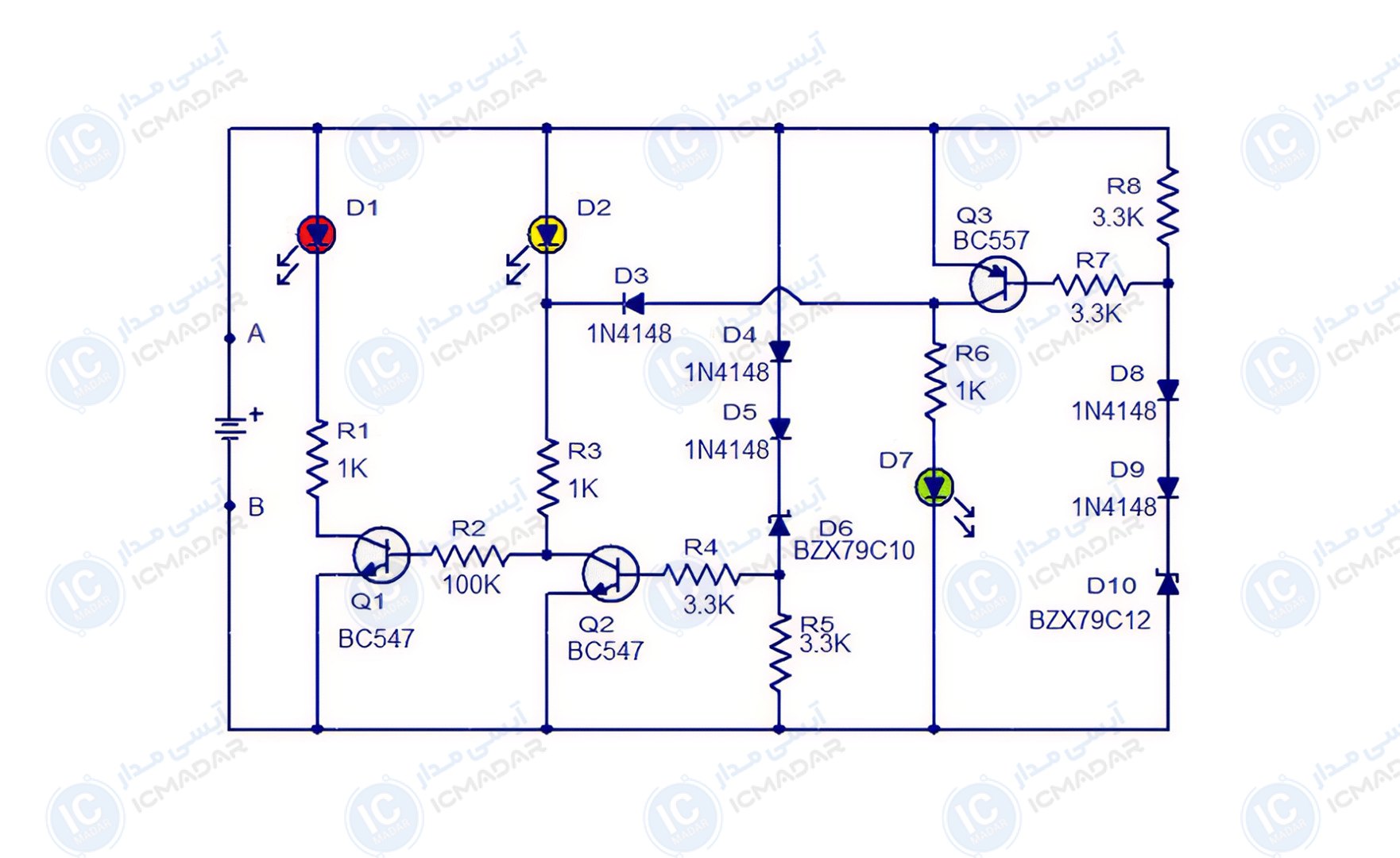

مدار مانیتور باتری با 3 ال ای دی
نمایشگر وضعیت باتری خودرو | مانیتورینگ باتری خورشیدی | سیستم هشدار سطح باتری
غیررسمی
این مدار به صورت غیررسمی منتشر شده؛ برای تبدیل به یک پروژه رسمی و حرفهای، درخواست ارتقا ثبت کن
توضیحات
لیست قطعات
- ترانزیستور BC547
- ترانزیستور BC557
- ال ای دی قرمز
- ال ای دی زرد
- ال ای دی سبز
- دیود 1N4148 چهار عدد
- دیود زنر BZX79C10
- دیود زنر BZX79C12
- مقاومت 1 کیلو اهم دو عدد
- مقاومت 3.3 کیلو اهم سه عدد
