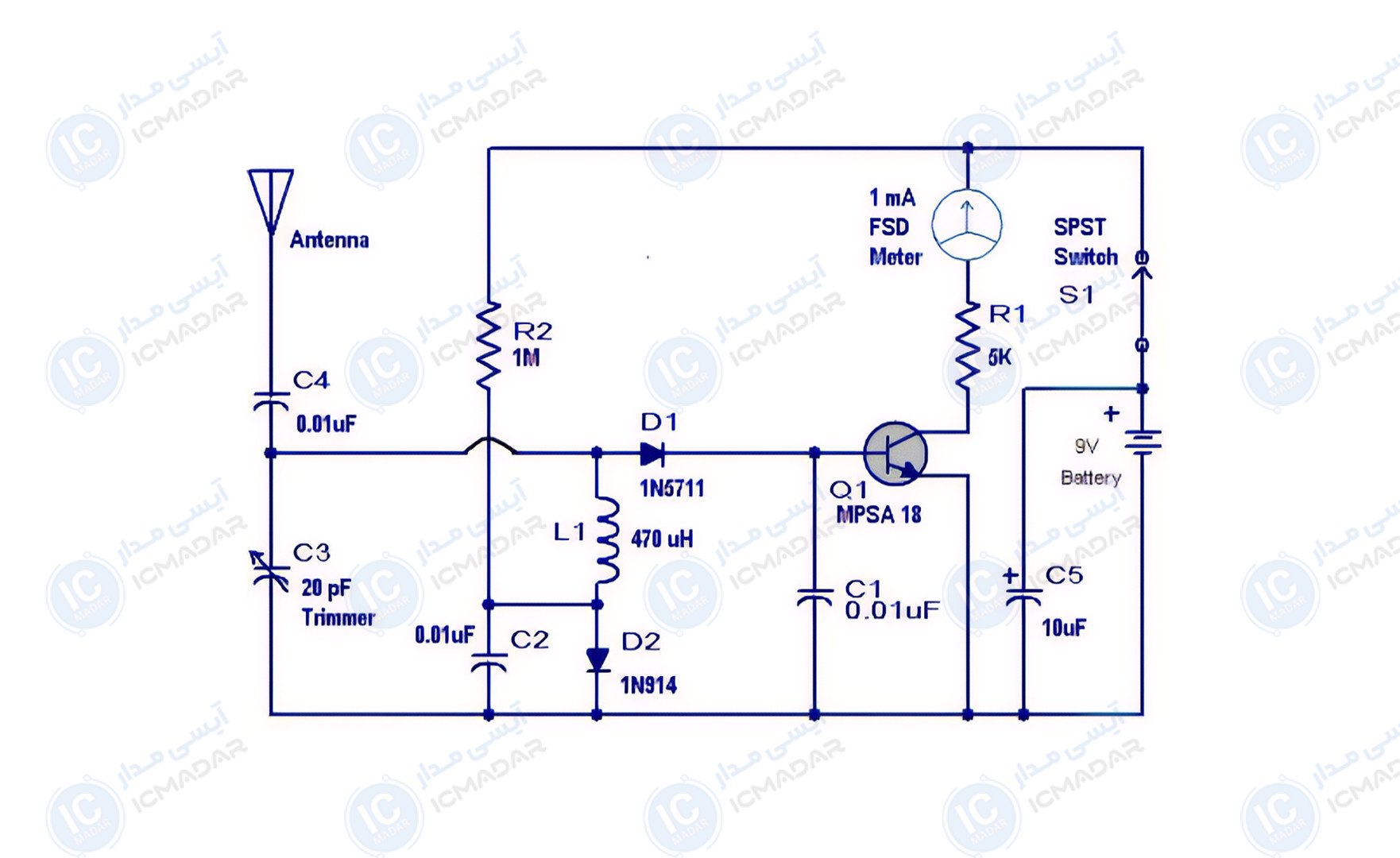

مدار سنجش قدرت میدان رادیوی
تنظیم فرستندههای رادیویی | اندازهگیری قدرت سیگنالهای AM | تست آنتنهای رادیویی
غیررسمی
این مدار به صورت غیررسمی منتشر شده؛ برای تبدیل به یک پروژه رسمی و حرفهای، درخواست ارتقا ثبت کن
توضیحات
لیست قطعات
- ترانزیستور MPSA18
- دو عدد دیود 1N914
- سلف 470 میکرو هانری
- تریمر 20 پیکو فاراد
- خازن عدسی 0.01 میکرو فاراد دو عدد
- خازن الکترولیت 10 میکرو فاراد
- مقاومت 1 مگا اهم
- مقاومت 6 کیلو اهم
- متر 1 میلیآمپر
- سوئیچ
- آنتن
- باتری 9 ولت
