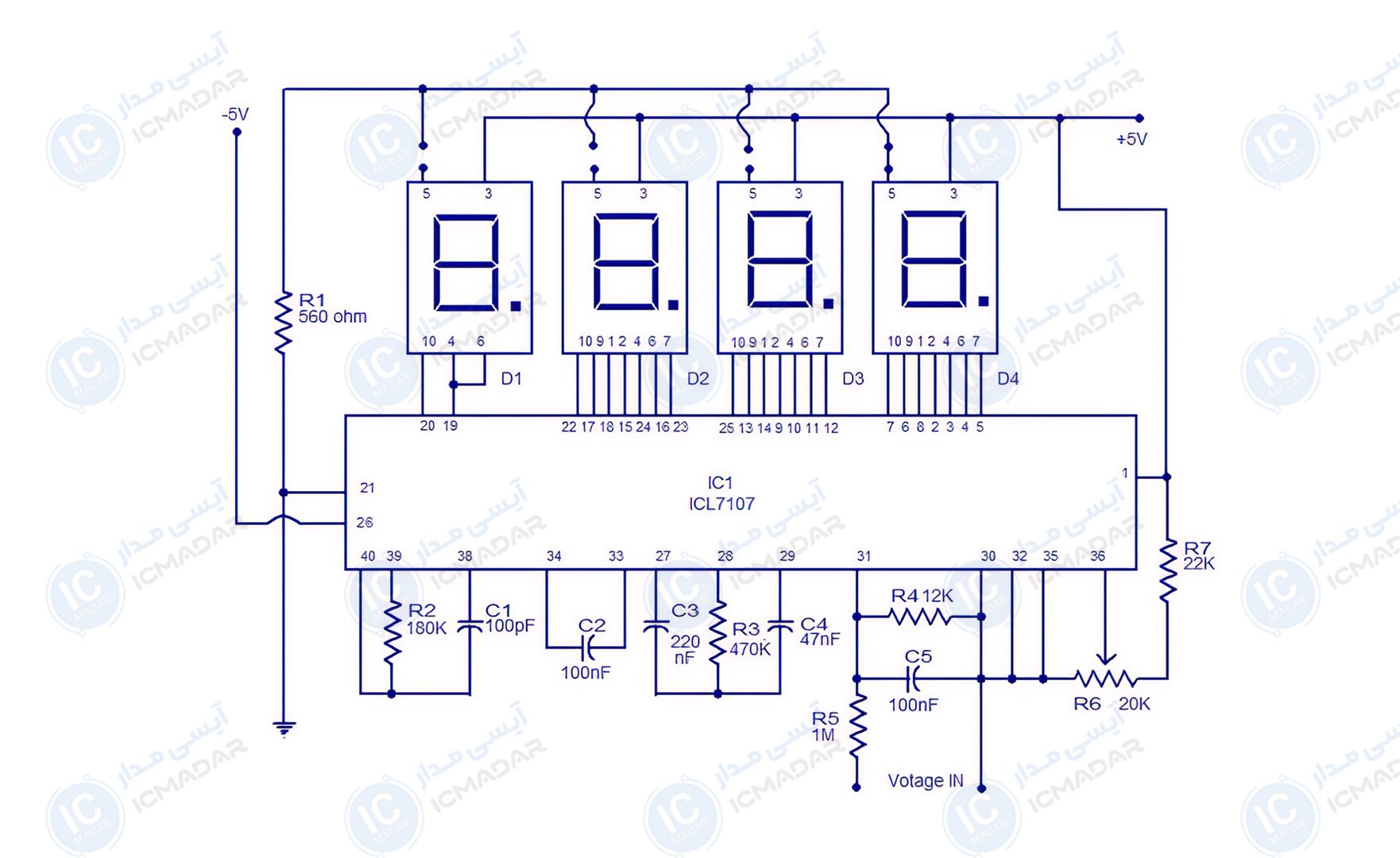

مدار ولتمتر دیجیتال با ICL7107
اندازهگیری دقیق ولتاژ DC | استفاده در منابع تغذیه آزمایشگاهی | مانیتورینگ ولتاژ باتریها
غیررسمی
این مدار به صورت غیررسمی منتشر شده؛ برای تبدیل به یک پروژه رسمی و حرفهای، درخواست ارتقا ثبت کن
توضیحات
لیست قطعات
- آیسی ICL7107
- سون سگمنت آند مشترک چهار عدد
- مقاومت 560 اهم
- مقاومت 180 کیلو اهم
- مقاومت 470 کیلو اهم
- مقاومت 1 مگا اهم
- پتانسیومتر 20 کیلو اهم
- خازن عدسی 100 پیکو فاراد
- خازن عدسی 100 نانو فاراد
- خازن عدسی 220 نانو فاراد
- خازن عدسی 47 نانو فاراد
- خازن عدسی 100 نانو فاراد
