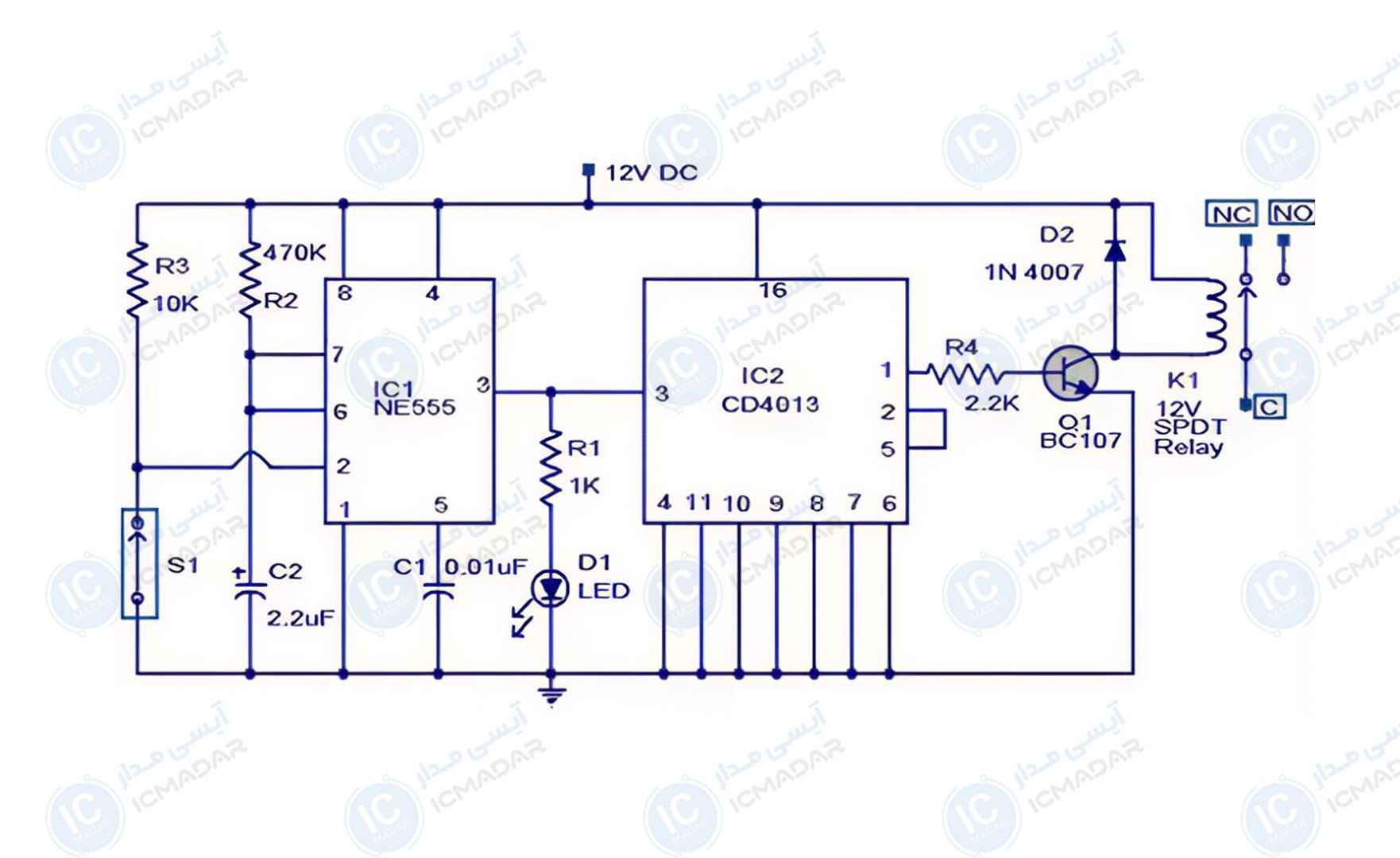

مدار کلید مجاورتی مغناطیسی
سیستمهای امنیتی درب | کنترل روشنایی اتوماتیک | سوئیچ مجاورتی در ماشینآلات
غیررسمی
این مدار به صورت غیررسمی منتشر شده؛ برای تبدیل به یک پروژه رسمی و حرفهای، درخواست ارتقا ثبت کن
توضیحات
لیست قطعات
- آیسی NE555
- آیسی CD4013
- ترانزیستور BC107
- دیود 1N4007
- ال ای دی مات سبز
- رید سوییچ مغناطیسی
- مقاومت 470 کیلو اهم
- مقاومت 10 کیلو اهم
- مقاومت 1 کیلو اهم
- مقاومت 2.2 کیلو اهم
- خازن عدسی 0.01 میکرو فاراد
- خازن الکترولیت 2.2 میکرو فاراد
- رله 12 ولت
تو میتونی اولین سازنده باشی!
اگه پروژه رو ساختی به اشتراک بزار و اعتبار هدیه بگیر
تمام مدارات ارائه شده توسط تیم آیسی مدار طراحی و تولید شدهاند. هرگونه فروش یا بازنشر این محتوا در خارج از پلتفرم ممنوع بوده و پیگرد قانونی خواهد داشت.
