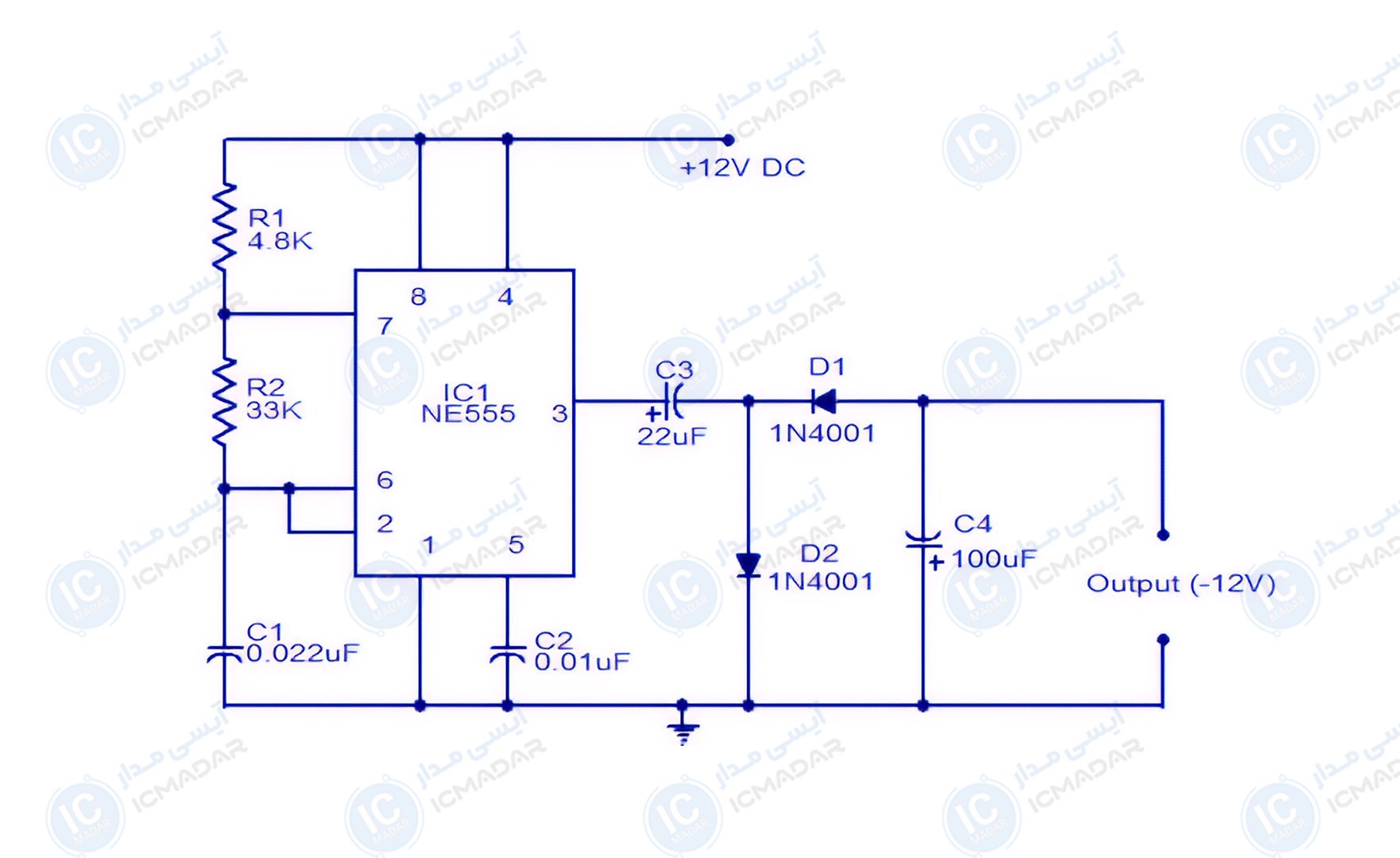

مدار مبدل ولتاژ مثبت به منفی

لیست قطعات

• آیسی NE555
• دو عدد دیود 1N4001
• خازن 100 میکرو فاراد دو عدد
• خازن الکترولیت 22 میکرو فاراد
• خازن عدسی 6.8 نانو فاراد
• مقاومت 4.8 کیلو اهم
• مقاومت 33 کیلو اهم
